Molle per stampi Special Springs – Serie VL (carico extra-leggero)
Molle per stampi a filo rettangolare della Serie VL, per carico extra-leggero, a standard Special Springs (serie non prevista dalla norma ISO 10243). Colore identificativo: verde chiaro. A catalogo sono disponibili 112 codici, ordinabili nel formato Serie DH - L0 (ad esempio VL 25 - 064). Conformi alla direttiva RoHS.

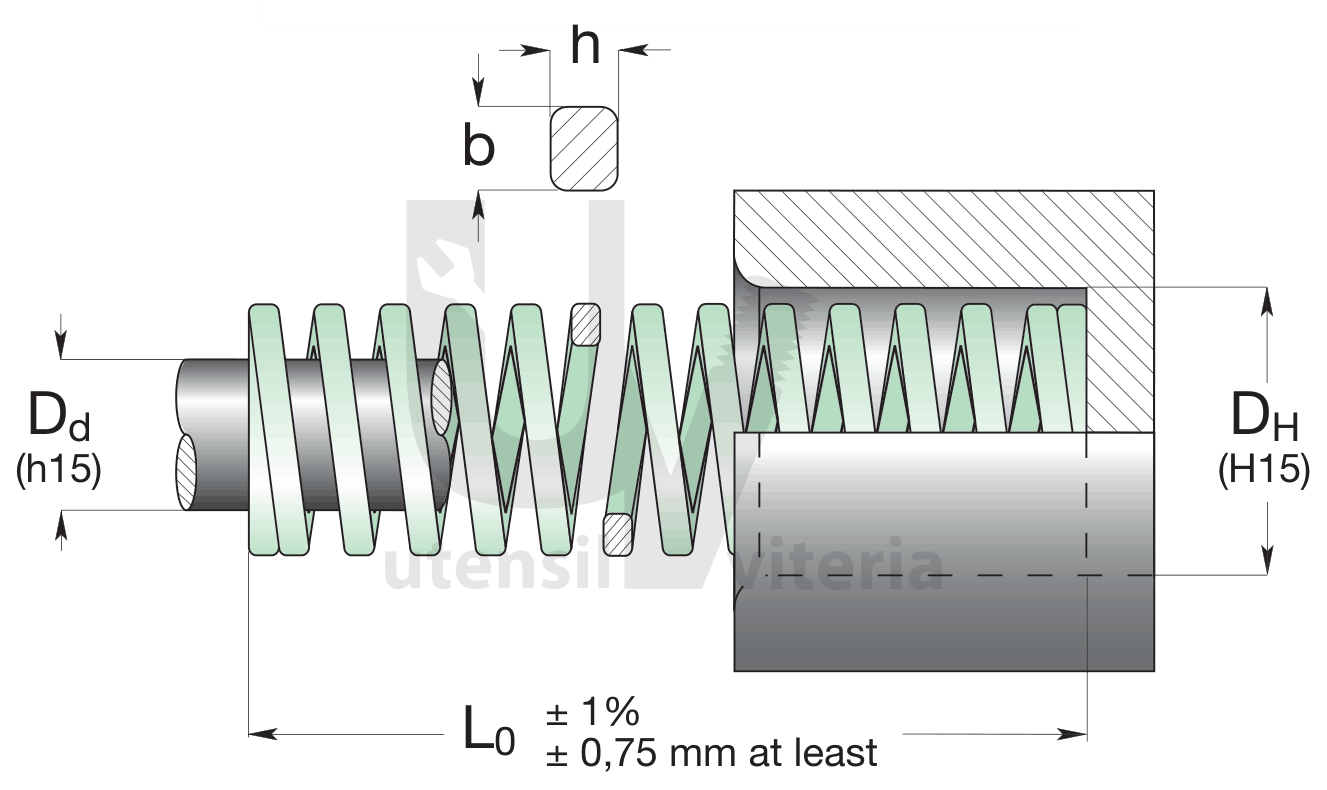

Disegno tecnico
Caratteristiche
| Caratteristica | Valore |
|---|---|
| Norma | Special Springs Standard |
| Carico | Extra-leggero |
| Colore | Verde chiaro |
| Verniciatura elettroforetica E-COAT | No |
| Sezione del filo | Rettangolare |
| Diametro foro di alloggiamento DH (H15) | 10 – 63 mm, 9 diametri |
| Lunghezza libera L0 | 25 – 400 mm |
| Tolleranza su L0 | ± 1% (minimo ± 0,75 mm) |
| Codici disponibili | 112 |
| Codice d'ordine | Serie DH - L0, es. VL 25 - 064 |
Tabella codici Serie VL
DH112 codici
| A · 30% L0 oltre 3.000.000 cicli | B · 40% L0 circa 1.500.000 cicli | C · 45% L0 300.000–500.000 cicli | D · 50% L0 100.000–200.000 cicli (max) | E a pacco | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Codice | DH | Dd | L0 | R | b × h | mm | N | mm | N | mm | N | mm | N | mm | Pz |
| VL 10 - 025 | 10 | 5 | 25 | 8,5 | 1,65 × 1,0 | 7,5 | 63,8 | 10,0 | 85,0 | 11,3 | 96,1 | 12,5 | 106,3 | 14,1 | 50 |
| VL 10 - 032 | 10 | 5 | 32 | 6,5 | 1,65 × 1,0 | 9,6 | 62,4 | 12,8 | 83,2 | 14,4 | 93,6 | 16,0 | 104,0 | 18,5 | 50 |
| VL 10 - 038 | 10 | 5 | 38 | 5,5 | 1,65 × 1,0 | 11,4 | 62,7 | 15,2 | 83,6 | 17,1 | 94,1 | 19,0 | 104,5 | 22,5 | 50 |
| VL 10 - 044 | 10 | 5 | 44 | 4,8 | 1,65 × 1,0 | 13,2 | 63,4 | 17,6 | 84,5 | 19,8 | 95,0 | 22,0 | 105,6 | 23,2 | 50 |
| VL 10 - 051 | 10 | 5 | 51 | 4,2 | 1,65 × 1,0 | 15,3 | 64,3 | 20,4 | 85,7 | 23,0 | 96,6 | 25,5 | 107,1 | 27,5 | 25 |
| VL 10 - 064 | 10 | 5 | 64 | 3,3 | 1,65 × 1,0 | 19,2 | 63,4 | 25,6 | 84,5 | 28,8 | 95,0 | 32,0 | 105,6 | 34,0 | 25 |
| VL 10 - 076 | 10 | 5 | 76 | 2,7 | 1,65 × 1,0 | 22,8 | 61,6 | 30,4 | 82,1 | 34,2 | 92,3 | 38,0 | 102,6 | 40,4 | 25 |
| VL 10 - 305 | 10 | 5 | 305 | 0,7 | 1,65 × 1,0 | 91,5 | 59,5 | 122,0 | 79,3 | 137,3 | 89,2 | 152,5 | 99,1 | 172,7 | 10 |
| VL 13 - 025 | 12,5 | 6,3 | 25 | 16,0 | 2,3 × 1,3 | 7,5 | 120,0 | 10,0 | 160,0 | 11,3 | 180,8 | 12,5 | 200,0 | 13,6 | 50 |
| VL 13 - 032 | 12,5 | 6,3 | 32 | 12,2 | 2,3 × 1,3 | 9,6 | 117,1 | 12,8 | 156,2 | 14,4 | 175,7 | 16,0 | 195,2 | 17,9 | 50 |
| VL 13 - 038 | 12,5 | 6,3 | 38 | 10,3 | 2,3 × 1,3 | 11,4 | 117,4 | 15,2 | 156,6 | 17,1 | 176,1 | 19,0 | 195,7 | 21,9 | 50 |
| VL 13 - 044 | 12,5 | 6,3 | 44 | 8,7 | 2,3 × 1,3 | 13,2 | 114,8 | 17,6 | 153,1 | 19,8 | 172,3 | 22,0 | 191,4 | 26,4 | 25 |
| VL 13 - 051 | 12,5 | 6,3 | 51 | 7,5 | 2,3 × 1,3 | 15,3 | 114,8 | 20,4 | 153,0 | 23,0 | 172,5 | 25,5 | 191,3 | 29,6 | 25 |
| VL 13 - 064 | 12,5 | 6,3 | 64 | 5,8 | 2,3 × 1,3 | 19,2 | 111,4 | 25,6 | 148,5 | 28,8 | 167,0 | 32,0 | 185,6 | 37,1 | 25 |
| VL 13 - 076 | 12,5 | 6,3 | 76 | 4,7 | 2,3 × 1,3 | 22,8 | 107,2 | 30,4 | 142,9 | 34,2 | 160,7 | 38,0 | 178,6 | 44,9 | 25 |
| VL 13 - 089 | 12,5 | 6,3 | 89 | 4,1 | 2,3 × 1,3 | 26,7 | 109,5 | 35,6 | 146,0 | 40,1 | 164,4 | 44,5 | 182,5 | 53,2 | 20 |
| VL 13 - 102 | 12,5 | 6,3 | 102 | 3,6 | 2,3 × 1,3 | 30,6 | 110,2 | 40,8 | 146,9 | 45,9 | 165,2 | 51,0 | 183,6 | 59,4 | 10 |
| VL 13 - 305 | 12,5 | 6,3 | 305 | 1,3 | 2,3 × 1,3 | 91,5 | 114,4 | 122,0 | 152,5 | 137,3 | 171,6 | 152,5 | 190,6 | 186,6 | 10 |
| VL 16 - 025 | 16 | 8 | 25 | 20,2 | 3,05 × 1,5 | 7,5 | 151,5 | 10,0 | 202,0 | 11,3 | 228,3 | 12,5 | 252,5 | 14,0 | 50 |
| VL 16 - 032 | 16 | 8 | 32 | 16,0 | 3,05 × 1,5 | 9,6 | 153,6 | 12,8 | 204,8 | 14,4 | 230,4 | 16,0 | 256,0 | 18,7 | 50 |
| VL 16 - 038 | 16 | 8 | 38 | 12,3 | 3,05 × 1,5 | 11,4 | 140,2 | 15,2 | 187,0 | 17,1 | 210,3 | 19,0 | 233,7 | 22,0 | 25 |
| VL 16 - 044 | 16 | 8 | 44 | 10,6 | 3,05 × 1,5 | 13,2 | 139,9 | 17,6 | 186,6 | 19,8 | 209,9 | 22,0 | 233,2 | 26,1 | 25 |
| VL 16 - 051 | 16 | 8 | 51 | 8,9 | 3,05 × 1,5 | 15,3 | 136,2 | 20,4 | 181,6 | 23,0 | 204,7 | 25,5 | 227,0 | 30,4 | 25 |
| VL 16 - 064 | 16 | 8 | 64 | 7,0 | 3,05 × 1,5 | 19,2 | 134,4 | 25,6 | 179,2 | 28,8 | 201,6 | 32,0 | 224,0 | 38,8 | 25 |
| VL 16 - 076 | 16 | 8 | 76 | 5,8 | 3,05 × 1,5 | 22,8 | 132,2 | 30,4 | 176,3 | 34,2 | 198,4 | 38,0 | 220,4 | 46,4 | 20 |
| VL 16 - 089 | 16 | 8 | 89 | 4,8 | 3,05 × 1,5 | 26,7 | 128,2 | 35,6 | 170,9 | 40,1 | 192,5 | 44,5 | 213,6 | 54,2 | 20 |
| VL 16 - 102 | 16 | 8 | 102 | 4,1 | 3,05 × 1,5 | 30,6 | 125,5 | 40,8 | 167,3 | 45,9 | 188,2 | 51,0 | 209,1 | 62,4 | 20 |
| VL 16 - 115 | 16 | 8 | 115 | 3,9 | 3,05 × 1,5 | 34,5 | 134,6 | 46,0 | 179,4 | 51,8 | 202,0 | 57,5 | 224,3 | 70,6 | 10 |
| VL 16 - 305 | 16 | 8 | 305 | 1,5 | 3,05 × 1,5 | 91,5 | 137,3 | 122,0 | 183,0 | 137,3 | 206,0 | 152,5 | 228,8 | 190,2 | 10 |
| VL 20 - 025 | 20 | 10 | 25 | 29,4 | 3,9 × 1,7 | 7,5 | 220,5 | 10,0 | 294,0 | 11,3 | 332,2 | 12,5 | 367,5 | 13,9 | 50 |
| VL 20 - 032 | 20 | 10 | 32 | 22,6 | 3,9 × 1,7 | 9,6 | 217,0 | 12,8 | 289,3 | 14,4 | 325,4 | 16,0 | 361,6 | 18,2 | 50 |
| VL 20 - 038 | 20 | 10 | 38 | 18,6 | 3,9 × 1,7 | 11,4 | 212,0 | 15,2 | 282,7 | 17,1 | 318,1 | 19,0 | 353,4 | 22,0 | 25 |
| VL 20 - 044 | 20 | 10 | 44 | 15,7 | 3,9 × 1,7 | 13,2 | 207,2 | 17,6 | 276,3 | 19,8 | 310,9 | 22,0 | 345,4 | 25,8 | 25 |
| VL 20 - 051 | 20 | 10 | 51 | 13,7 | 3,9 × 1,7 | 15,3 | 209,6 | 20,4 | 279,5 | 23,0 | 315,1 | 25,5 | 349,4 | 30,3 | 25 |
| VL 20 - 064 | 20 | 10 | 64 | 11,3 | 3,9 × 1,7 | 19,2 | 217,0 | 25,6 | 289,3 | 28,8 | 325,4 | 32,0 | 361,6 | 38,9 | 25 |
| VL 20 - 076 | 20 | 10 | 76 | 9,8 | 3,9 × 1,7 | 22,8 | 223,4 | 30,4 | 297,9 | 34,2 | 335,2 | 38,0 | 372,4 | 47,0 | 25 |
| VL 20 - 089 | 20 | 10 | 89 | 8,3 | 3,9 × 1,7 | 26,7 | 221,6 | 35,6 | 295,5 | 40,1 | 332,8 | 44,5 | 369,4 | 55,7 | 20 |
| VL 20 - 102 | 20 | 10 | 102 | 7,4 | 3,9 × 1,7 | 30,6 | 226,4 | 40,8 | 301,9 | 45,9 | 339,7 | 51,0 | 377,4 | 64,2 | 20 |
| VL 20 - 115 | 20 | 10 | 115 | 6,4 | 3,9 × 1,7 | 34,5 | 220,8 | 46,0 | 294,4 | 51,8 | 331,5 | 57,5 | 368,0 | 72,9 | 10 |
| VL 20 - 127 | 20 | 10 | 127 | 5,9 | 3,9 × 1,7 | 38,1 | 224,8 | 50,8 | 299,7 | 57,2 | 337,5 | 63,5 | 374,7 | 80,7 | 10 |
| VL 20 - 139 | 20 | 10 | 139 | 5,4 | 3,9 × 1,7 | 41,7 | 225,2 | 55,6 | 300,2 | 62,6 | 338,0 | 69,5 | 375,3 | 88,4 | 10 |
| VL 20 - 152 | 20 | 10 | 152 | 4,9 | 3,9 × 1,7 | 45,6 | 223,4 | 60,8 | 297,9 | 68,4 | 335,2 | 76,0 | 372,4 | 96,7 | 10 |
| VL 20 - 305 | 20 | 10 | 305 | 2,5 | 3,9 × 1,7 | 91,5 | 228,8 | 122,0 | 305,0 | 137,3 | 343,3 | 152,5 | 381,3 | 196,0 | 10 |
| VL 25 - 025 | 25 | 12,5 | 25 | 67,0 | 5,4 × 2,2 | 7,5 | 404,3 | 10,0 | 539,0 | 11,3 | 609,1 | 12,5 | 673,8 | 12,9 | 50 |
| VL 25 - 032 | 25 | 12,5 | 32 | 42,2 | 5,4 × 2,2 | 9,6 | 405,1 | 12,8 | 540,2 | 14,4 | 607,7 | 16,0 | 675,2 | 17,2 | 25 |
| VL 25 - 038 | 25 | 12,5 | 38 | 35,8 | 5,4 × 2,2 | 11,4 | 408,1 | 15,2 | 544,2 | 17,1 | 612,2 | 19,0 | 680,2 | 20,7 | 25 |
| VL 25 - 044 | 25 | 12,5 | 44 | 31,4 | 5,4 × 2,2 | 13,2 | 414,5 | 17,6 | 552,6 | 19,8 | 621,7 | 22,0 | 690,8 | 24,4 | 25 |
| VL 25 - 051 | 25 | 12,5 | 51 | 27,0 | 5,4 × 2,2 | 15,3 | 413,1 | 20,4 | 550,8 | 23,0 | 621,0 | 25,5 | 688,5 | 28,5 | 25 |
| VL 25 - 064 | 25 | 12,5 | 64 | 21,6 | 5,4 × 2,2 | 19,2 | 414,7 | 25,6 | 553,0 | 28,8 | 622,1 | 32,0 | 691,2 | 36,5 | 25 |
| VL 25 - 076 | 25 | 12,5 | 76 | 18,1 | 5,4 × 2,2 | 22,8 | 412,7 | 30,4 | 550,2 | 34,2 | 619,0 | 38,0 | 687,8 | 43,9 | 20 |
| VL 25 - 089 | 25 | 12,5 | 89 | 15,2 | 5,4 × 2,2 | 26,7 | 405,8 | 35,6 | 541,1 | 40,1 | 609,5 | 44,5 | 676,4 | 51,4 | 20 |
| VL 25 - 102 | 25 | 12,5 | 102 | 13,2 | 5,4 × 2,2 | 30,6 | 403,9 | 40,8 | 538,6 | 45,9 | 605,9 | 51,0 | 673,2 | 59,3 | 20 |
| VL 25 - 115 | 25 | 12,5 | 115 | 11,8 | 5,4 × 2,2 | 34,5 | 407,1 | 46,0 | 542,8 | 51,8 | 611,2 | 57,5 | 678,5 | 67,2 | 10 |
| VL 25 - 127 | 25 | 12,5 | 127 | 10,6 | 5,4 × 2,2 | 38,1 | 403,9 | 50,8 | 538,5 | 57,2 | 606,3 | 63,5 | 673,1 | 74,4 | 10 |
| VL 25 - 139 | 25 | 12,5 | 139 | 9,6 | 5,4 × 2,2 | 41,7 | 400,3 | 55,6 | 533,8 | 62,6 | 601,0 | 69,5 | 667,2 | 81,6 | 10 |
| VL 25 - 152 | 25 | 12,5 | 152 | 8,8 | 5,4 × 2,2 | 45,6 | 401,3 | 60,8 | 535,0 | 68,4 | 601,9 | 76,0 | 668,8 | 89,5 | 10 |
| VL 25 - 178 | 25 | 12,5 | 178 | 7,6 | 5,4 × 2,2 | 53,4 | 405,8 | 71,2 | 541,1 | 80,1 | 608,8 | 89,0 | 676,4 | 105,0 | 10 |
| VL 25 - 203 | 25 | 12,5 | 203 | 6,7 | 5,4 × 2,2 | 60,9 | 408,0 | 81,2 | 544,0 | 91,4 | 612,4 | 101,5 | 680,1 | 121,0 | 10 |
| VL 25 - 305 | 25 | 12,5 | 305 | 4,4 | 5,4 × 2,2 | 91,5 | 402,6 | 122,0 | 536,8 | 137,3 | 604,1 | 152,5 | 671,0 | 182,0 | 5 |
| VL 32 - 038 | 32 | 16 | 38 | 43,1 | 6,5 × 2,6 | 11,4 | 491,3 | 15,2 | 655,1 | 17,1 | 737,0 | 19,0 | 818,9 | 19,9 | 20 |
| VL 32 - 044 | 32 | 16 | 44 | 37,3 | 6,5 × 2,6 | 13,2 | 492,4 | 17,6 | 656,5 | 19,8 | 738,5 | 22,0 | 820,6 | 23,5 | 20 |
| VL 32 - 051 | 32 | 16 | 51 | 32,4 | 6,5 × 2,6 | 15,3 | 495,7 | 20,4 | 661,0 | 23,0 | 745,2 | 25,5 | 826,2 | 27,6 | 20 |
| VL 32 - 064 | 32 | 16 | 64 | 25,5 | 6,5 × 2,6 | 19,2 | 489,6 | 25,6 | 652,8 | 28,8 | 734,4 | 32,0 | 816,0 | 35,2 | 20 |
| VL 32 - 076 | 32 | 16 | 76 | 21,6 | 6,5 × 2,6 | 22,8 | 492,5 | 30,4 | 656,6 | 34,2 | 738,7 | 38,0 | 820,8 | 42,4 | 20 |
| VL 32 - 089 | 32 | 16 | 89 | 18,1 | 6,5 × 2,6 | 26,7 | 483,3 | 35,6 | 644,4 | 40,1 | 725,8 | 44,5 | 805,5 | 50,0 | 10 |
| VL 32 - 102 | 32 | 16 | 102 | 15,7 | 6,5 × 2,6 | 30,6 | 480,4 | 40,8 | 640,6 | 45,9 | 720,6 | 51,0 | 800,7 | 57,6 | 10 |
| VL 32 - 115 | 32 | 16 | 115 | 14,2 | 6,5 × 2,6 | 34,5 | 489,9 | 46,0 | 653,2 | 51,8 | 735,6 | 57,5 | 816,5 | 65,5 | 10 |
| VL 32 - 127 | 32 | 16 | 127 | 12,7 | 6,5 × 2,6 | 38,1 | 483,9 | 50,8 | 645,2 | 57,2 | 726,4 | 63,5 | 806,5 | 72,5 | 10 |
| VL 32 - 139 | 32 | 16 | 139 | 11,6 | 6,5 × 2,6 | 41,7 | 483,7 | 55,6 | 645,0 | 62,6 | 726,2 | 69,5 | 806,2 | 79,4 | 10 |
| VL 32 - 152 | 32 | 16 | 152 | 10,6 | 6,5 × 2,6 | 45,6 | 483,4 | 60,8 | 644,5 | 68,4 | 725,0 | 76,0 | 805,6 | 87,3 | 10 |
| VL 32 - 178 | 32 | 16 | 178 | 9,0 | 6,5 × 2,6 | 53,4 | 480,6 | 71,2 | 640,8 | 80,1 | 720,9 | 89,0 | 801,0 | 103,0 | 5 |
| VL 32 - 203 | 32 | 16 | 203 | 7,8 | 6,5 × 2,6 | 60,9 | 475,0 | 81,2 | 633,4 | 91,4 | 712,9 | 101,5 | 791,7 | 118,0 | 5 |
| VL 32 - 254 | 32 | 16 | 254 | 6,4 | 6,5 × 2,6 | 76,2 | 487,7 | 101,6 | 650,2 | 114,3 | 731,5 | 127,0 | 812,8 | 148,0 | 5 |
| VL 32 - 305 | 32 | 16 | 305 | 5,3 | 6,5 × 2,6 | 91,5 | 485,0 | 122,0 | 646,6 | 137,3 | 727,7 | 152,5 | 808,3 | 178,0 | 5 |
| VL 40 - 051 | 40 | 20 | 51 | 48,1 | 8,0 × 3,4 | 15,3 | 736 | 20,4 | 981 | 23,0 | 1106 | 25,5 | 1227 | 28,0 | 20 |
| VL 40 - 064 | 40 | 20 | 64 | 39,2 | 8,0 × 3,4 | 19,2 | 753 | 25,6 | 1004 | 28,8 | 1129 | 32,0 | 1254 | 36,2 | 10 |
| VL 40 - 076 | 40 | 20 | 76 | 33,3 | 8,0 × 3,4 | 22,8 | 759 | 30,4 | 1012 | 34,2 | 1139 | 38,0 | 1265 | 43,7 | 10 |
| VL 40 - 089 | 40 | 20 | 89 | 28,4 | 8,0 × 3,4 | 26,7 | 758 | 35,6 | 1011 | 40,1 | 1139 | 44,5 | 1264 | 51,7 | 10 |
| VL 40 - 102 | 40 | 20 | 102 | 24,5 | 8,0 × 3,4 | 30,6 | 750 | 40,8 | 1000 | 45,9 | 1125 | 51,0 | 1250 | 59,8 | 10 |
| VL 40 - 115 | 40 | 20 | 115 | 22,1 | 8,0 × 3,4 | 34,5 | 762 | 46,0 | 1017 | 51,8 | 1145 | 57,5 | 1271 | 67,9 | 10 |
| VL 40 - 127 | 40 | 20 | 127 | 19,6 | 8,0 × 3,4 | 38,1 | 747 | 50,8 | 996 | 57,2 | 1121 | 63,5 | 1245 | 75,2 | 5 |
| VL 40 - 139 | 40 | 20 | 139 | 17,7 | 8,0 × 3,4 | 41,7 | 738 | 55,6 | 984 | 62,6 | 1108 | 69,5 | 1230 | 82,4 | 5 |
| VL 40 - 152 | 40 | 20 | 152 | 16,2 | 8,0 × 3,4 | 45,6 | 739 | 60,8 | 985 | 68,4 | 1108 | 76,0 | 1231 | 90,6 | 5 |
| VL 40 - 178 | 40 | 20 | 178 | 13,7 | 8,0 × 3,4 | 53,4 | 732 | 71,2 | 975 | 80,1 | 1097 | 89,0 | 1219 | 106,0 | 5 |
| VL 40 - 203 | 40 | 20 | 203 | 12,3 | 8,0 × 3,4 | 60,9 | 749 | 81,2 | 999 | 91,4 | 1124 | 101,5 | 1248 | 122,0 | 5 |
| VL 40 - 254 | 40 | 20 | 254 | 9,8 | 8,0 × 3,4 | 76,2 | 747 | 101,6 | 996 | 114,3 | 1120 | 127,0 | 1245 | 154,0 | 2 |
| VL 40 - 305 | 40 | 20 | 305 | 8,3 | 8,0 × 3,4 | 91,5 | 759 | 122,0 | 1013 | 137,3 | 1140 | 152,5 | 1266 | 185,0 | 2 |
| VL 50 - 064 | 50 | 25 | 64 | 86,3 | 10,5 × 4,1 | 19,2 | 1657 | 25,6 | 2209 | 28,8 | 2485 | 32,0 | 2762 | 35,1 | 5 |
| VL 50 - 076 | 50 | 25 | 76 | 70,6 | 10,5 × 4,1 | 22,8 | 1610 | 30,4 | 2146 | 34,2 | 2415 | 38,0 | 2683 | 42,2 | 5 |
| VL 50 - 089 | 50 | 25 | 89 | 59,8 | 10,5 × 4,1 | 26,7 | 1597 | 35,6 | 2129 | 40,1 | 2398 | 44,5 | 2661 | 50,3 | 5 |
| VL 50 - 102 | 50 | 25 | 102 | 52,0 | 10,5 × 4,1 | 30,6 | 1591 | 40,8 | 2122 | 45,9 | 2387 | 51,0 | 2652 | 58,4 | 5 |
| VL 50 - 115 | 50 | 25 | 115 | 46,1 | 10,5 × 4,1 | 34,5 | 1590 | 46,0 | 2121 | 51,8 | 2388 | 57,5 | 2651 | 66,1 | 5 |
| VL 50 - 127 | 50 | 25 | 127 | 42,2 | 10,5 × 4,1 | 38,1 | 1608 | 50,8 | 2144 | 57,2 | 2414 | 63,5 | 2680 | 73,8 | 5 |
| VL 50 - 139 | 50 | 25 | 139 | 38,2 | 10,5 × 4,1 | 41,7 | 1593 | 55,6 | 2124 | 62,6 | 2391 | 69,5 | 2655 | 80,9 | 5 |
| VL 50 - 152 | 50 | 25 | 152 | 34,3 | 10,5 × 4,1 | 45,6 | 1564 | 60,8 | 2085 | 68,4 | 2346 | 76,0 | 2607 | 89,0 | 2 |
| VL 50 - 178 | 50 | 25 | 178 | 29,4 | 10,5 × 4,1 | 53,4 | 1570 | 71,2 | 2093 | 80,1 | 2355 | 89,0 | 2617 | 105,0 | 2 |
| VL 50 - 203 | 50 | 25 | 203 | 25,5 | 10,5 × 4,1 | 60,9 | 1553 | 81,2 | 2071 | 91,4 | 2331 | 101,5 | 2588 | 121,0 | 2 |
| VL 50 - 254 | 50 | 25 | 254 | 20,6 | 10,5 × 4,1 | 76,2 | 1570 | 101,6 | 2093 | 114,3 | 2355 | 127,0 | 2616 | 152,0 | 2 |
| VL 50 - 305 | 50 | 25 | 305 | 17,2 | 10,5 × 4,1 | 91,5 | 1574 | 122,0 | 2098 | 137,3 | 2362 | 152,5 | 2623 | 184,0 | 2 |
| VL 63 - 076 | 63 | 38 | 76 | 57,8 | 11 × 4,9 | 22,8 | 1318 | 30,4 | 1757 | 34,2 | 1977 | 38,0 | 2196 | 47,3 | 5 |
| VL 63 - 089 | 63 | 38 | 89 | 51,4 | 11 × 4,9 | 26,7 | 1372 | 35,6 | 1830 | 40,1 | 2061 | 44,5 | 2287 | 54,9 | 5 |
| VL 63 - 102 | 63 | 38 | 102 | 44,4 | 11 × 4,9 | 30,6 | 1359 | 40,8 | 1812 | 45,9 | 2038 | 51,0 | 2264 | 64,1 | 5 |
| VL 63 - 115 | 63 | 38 | 115 | 38,0 | 11 × 4,9 | 34,5 | 1311 | 46,0 | 1748 | 51,8 | 1968 | 57,5 | 2185 | 75,6 | 5 |
| VL 63 - 127 | 63 | 38 | 127 | 33,2 | 11 × 4,9 | 38,1 | 1265 | 50,8 | 1687 | 57,2 | 1899 | 63,5 | 2108 | 82,6 | 2 |
| VL 63 - 152 | 63 | 38 | 152 | 27,4 | 11 × 4,9 | 45,6 | 1249 | 60,8 | 1666 | 68,4 | 1874 | 76,0 | 2082 | 99,8 | 2 |
| VL 63 - 178 | 63 | 38 | 178 | 24,0 | 11 × 4,9 | 53,4 | 1282 | 71,2 | 1709 | 80,1 | 1922 | 89,0 | 2136 | 118,4 | 2 |
| VL 63 - 203 | 63 | 38 | 203 | 21,0 | 11 × 4,9 | 60,9 | 1279 | 81,2 | 1705 | 91,4 | 1919 | 101,5 | 2132 | 135,9 | 2 |
| VL 63 - 254 | 63 | 38 | 254 | 16,4 | 11 × 4,9 | 76,2 | 1250 | 101,6 | 1666 | 114,3 | 1875 | 127,0 | 2083 | 172,8 | 2 |
| VL 63 - 305 | 63 | 38 | 305 | 13,6 | 11 × 4,9 | 91,5 | 1244 | 122 | 1659 | 137,3 | 1867 | 152,5 | 2074 | 208,6 | 2 |
| VL 63 - 315 * | 63 | 38 | 315 | 11,5 | 11 × 4,9 | 94,5 | 1086,8 | 126 | 1449 | 141,75 | 1630,1 | 157,5 | 1811,3 | 205 | 2 |
| VL 63 - 350 * | 63 | 38 | 350 | 9,8 | 11 × 4,9 | 105 | 1029 | 140 | 1372 | 157,5 | 1543,5 | 175 | 1715 | 230 | 2 |
| VL 63 - 400 * | 63 | 38 | 400 | 8 | 11 × 4,9 | 120 | 960 | 160 | 1280 | 180 | 1440 | 200 | 1600 | 240 | 2 |
- Misure in mm. R è la rigidezza in N/mm (tolleranza ± 10%). Forza (N) = R × corsa (mm).
- A, B e C sono le corse di lavoro consigliate in base alla durata. D è la corsa massima, da non superare. E è la corsa approssimativa a pacco, solo come riferimento di progetto. Pz: pezzi per confezione.
- * Nuova misura.
