Molle per Stampi Colore giallo
Molle per stampi ISO 10243 – Serie G (carico extra-forte)
Molle per stampi a filo rettangolare della Serie G, per carico extra-forte, conformi alla norma ISO 10243. Colore identificativo: giallo. La verniciatura elettroforetica E-COAT ricopre il 100% della superficie con uno spessore sottile e uniforme, offre alta resistenza alla corrosione e non si sfoglia. A catalogo sono disponibili 113 codici, ordinabili nel formato Serie DH - L0 (ad esempio G 25 - 064). Conformi alla direttiva RoHS.

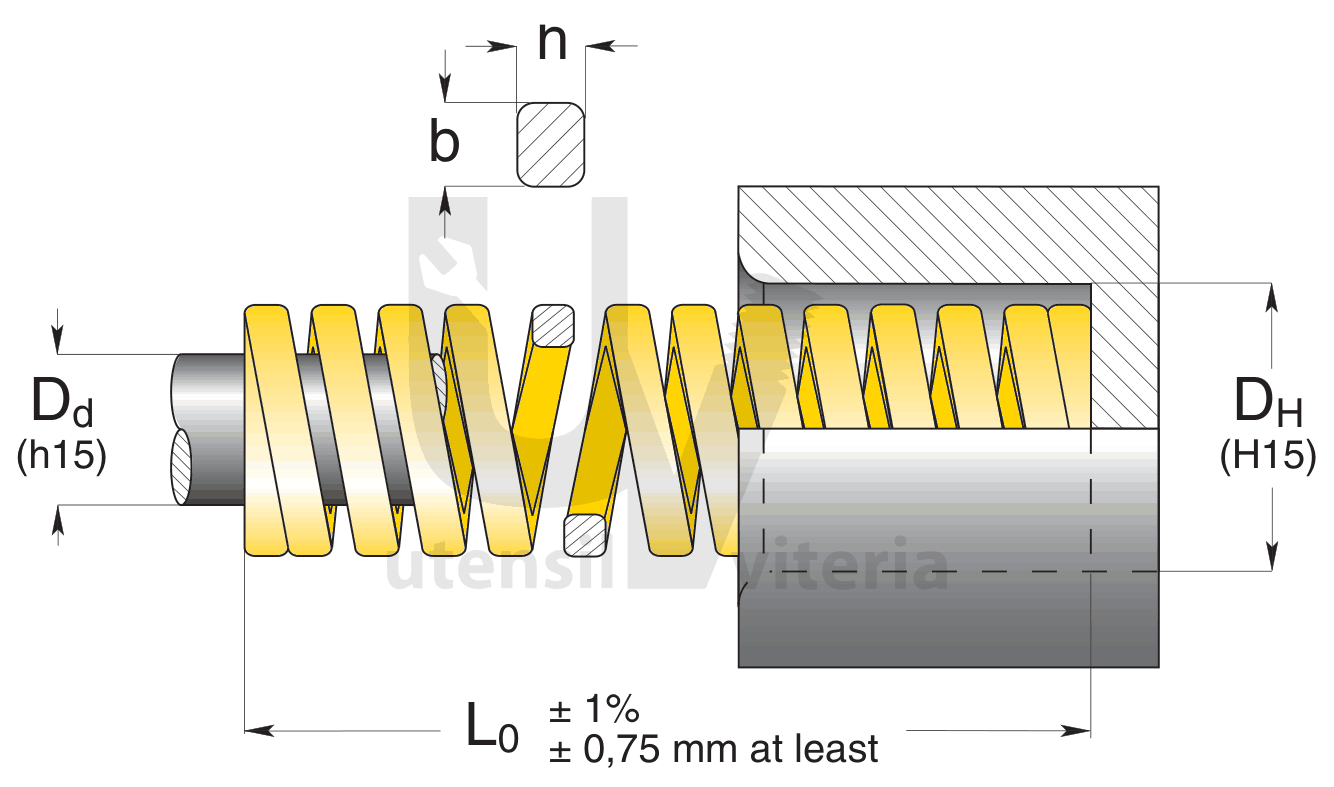

Disegno tecnico
Caratteristiche
| Caratteristica | Valore |
|---|---|
| Norma | ISO 10243 |
| Carico | Extra-forte |
| Colore | Giallo |
| Verniciatura elettroforetica E-COAT | Sì |
| Sezione del filo | Rettangolare |
| Diametro foro di alloggiamento DH (H15) | 10 – 63 mm, 9 diametri |
| Lunghezza libera L0 | 25 – 400 mm |
| Tolleranza su L0 | ± 1% (minimo ± 0,75 mm) |
| Codici disponibili | 113 |
| Codice d'ordine | Serie DH - L0, es. G 25 - 064 |
Tabella codici Serie G
DH113 codici
| A · 17% L0 oltre 3.000.000 cicli | B · 20% L0 circa 1.500.000 cicli | C · 22,5% L0 300.000–500.000 cicli | D · 25% L0 100.000–200.000 cicli (max) | E a pacco | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Codice | DH | Dd | L0 | R | b × h | mm | N | mm | N | mm | N | mm | N | mm | Pz |
| G 10 - 025 | 10 | 5 | 25 | 36,8 | 1,9 × 1,6 | 4,3 | 158,2 | 5,0 | 184,0 | 5,6 | 206,1 | 6,2 | 228,2 | 7,7 | 50 |
| G 10 - 032 | 10 | 5 | 32 | 27,9 | 1,9 × 1,6 | 5,4 | 150,7 | 6,4 | 178,6 | 7,2 | 200,9 | 8,0 | 223,2 | 10,6 | 50 |
| G 10 - 038 | 10 | 5 | 38 | 23,7 | 1,9 × 1,6 | 6,5 | 154,1 | 7,6 | 180,1 | 8,6 | 203,8 | 9,5 | 225,2 | 12,6 | 50 |
| G 10 - 044 | 10 | 5 | 44 | 19,2 | 1,9 × 1,6 | 7,5 | 144,0 | 8,8 | 169,0 | 9,9 | 190,1 | 11,0 | 211,2 | 13,8 | 50 |
| G 10 - 051 | 10 | 5 | 51 | 16,5 | 1,9 × 1,6 | 8,7 | 143,6 | 10,2 | 168,3 | 11,5 | 189,8 | 12,7 | 209,6 | 16,2 | 25 |
| G 10 - 064 | 10 | 5 | 64 | 13,2 | 1,9 × 1,6 | 10,9 | 143,9 | 12,8 | 169,0 | 14,4 | 190,1 | 16,0 | 211,2 | 20,4 | 25 |
| G 10 - 076 | 10 | 5 | 76 | 10,9 | 1,9 × 1,6 | 12,9 | 140,6 | 15,2 | 165,7 | 17,1 | 186,4 | 19,0 | 207,1 | 25,2 | 25 |
| G 10 - 305 | 10 | 5 | 305 | 2,6 | 1,9 × 1,6 | 51,9 | 134,9 | 61,0 | 158,6 | 68,6 | 178,4 | 76,3 | 198,4 | 111,0 | 10 |
| G 13 - 025 | 12,5 | 6,3 | 25 | 58,5 | 2,6 × 2,0 | 4,3 | 251,6 | 5,0 | 292,5 | 5,6 | 327,6 | 6,2 | 362,7 | 8,1 | 50 |
| G 13 - 032 | 12,5 | 6,3 | 32 | 43,9 | 2,6 × 2,0 | 5,4 | 237,1 | 6,4 | 281,0 | 7,2 | 316,1 | 8,0 | 351,2 | 9,9 | 50 |
| G 13 - 038 | 12,5 | 6,3 | 38 | 36,0 | 2,6 × 2,0 | 6,5 | 234,0 | 7,6 | 273,6 | 8,6 | 309,6 | 9,5 | 342,0 | 12,9 | 50 |
| G 13 - 044 | 12,5 | 6,3 | 44 | 30,3 | 2,6 × 2,0 | 7,5 | 227,3 | 8,8 | 266,6 | 9,9 | 300,0 | 11,0 | 333,3 | 14,1 | 25 |
| G 13 - 051 | 12,5 | 6,3 | 51 | 26,2 | 2,6 × 2,0 | 8,7 | 227,9 | 10,2 | 267,2 | 11,5 | 301,3 | 12,7 | 332,7 | 17,4 | 25 |
| G 13 - 064 | 12,5 | 6,3 | 64 | 21,2 | 2,6 × 2,0 | 10,9 | 231,1 | 12,8 | 271,4 | 14,4 | 305,3 | 16,0 | 339,2 | 21,0 | 25 |
| G 13 - 076 | 12,5 | 6,3 | 76 | 17,1 | 2,6 × 2,0 | 12,9 | 220,6 | 15,2 | 259,9 | 17,1 | 292,4 | 19,0 | 324,9 | 26,4 | 25 |
| G 13 - 089 | 12,5 | 6,3 | 89 | 14,5 | 2,6 × 2,0 | 15,1 | 219,0 | 17,8 | 258,1 | 20,0 | 290,0 | 22,2 | 321,9 | 31,5 | 20 |
| G 13 - 102 | 12,5 | 6,3 | 102 | 12,7 | 2,6 × 2,0 | 17,3 | 219,7 | 20,4 | 259,1 | 23,0 | 292,1 | 25,5 | 323,9 | 36,0 | 10 |
| G 13 - 305 | 12,5 | 6,3 | 305 | 4,3 | 2,6 × 2,0 | 51,9 | 223,2 | 61,0 | 262,3 | 68,6 | 295,0 | 76,3 | 328,1 | 111,0 | 10 |
| G 16 - 025 | 16 | 8 | 25 | 118,0 | 3,2 × 2,9 | 4,3 | 507,4 | 5,0 | 590,0 | 5,6 | 660,8 | 6,2 | 731,6 | 8,5 | 50 |
| G 16 - 032 | 16 | 8 | 32 | 89,0 | 3,2 × 2,9 | 5,4 | 480,6 | 6,4 | 569,6 | 7,2 | 640,8 | 8,0 | 712,0 | 11,0 | 50 |
| G 16 - 038 | 16 | 8 | 38 | 72,1 | 3,2 × 2,9 | 6,5 | 468,7 | 7,6 | 548,0 | 8,6 | 620,1 | 9,5 | 685,0 | 13,2 | 25 |
| G 16 - 044 | 16 | 8 | 44 | 60,9 | 3,2 × 2,9 | 7,5 | 456,8 | 8,8 | 535,9 | 9,9 | 602,9 | 11,0 | 669,9 | 14,7 | 25 |
| G 16 - 051 | 16 | 8 | 51 | 52,3 | 3,2 × 2,9 | 8,7 | 455,0 | 10,2 | 533,5 | 11,5 | 601,5 | 12,7 | 664,2 | 17,7 | 25 |
| G 16 - 064 | 16 | 8 | 64 | 41,2 | 3,2 × 2,9 | 10,9 | 449,1 | 12,8 | 527,4 | 14,4 | 593,3 | 16,0 | 659,2 | 21,9 | 25 |
| G 16 - 076 | 16 | 8 | 76 | 34,1 | 3,2 × 2,9 | 12,9 | 439,9 | 15,2 | 518,3 | 17,1 | 583,1 | 19,0 | 647,9 | 27,8 | 20 |
| G 16 - 089 | 16 | 8 | 89 | 29,5 | 3,2 × 2,9 | 15,1 | 445,5 | 17,8 | 525,1 | 20,0 | 590,0 | 22,2 | 654,9 | 31,2 | 20 |
| G 16 - 102 | 16 | 8 | 102 | 25,6 | 3,2 × 2,9 | 17,3 | 442,9 | 20,4 | 522,2 | 23,0 | 588,8 | 25,5 | 652,8 | 37,9 | 20 |
| G 16 - 115 | 16 | 8 | 115 | 22,4 | 3,2 × 2,9 | 19,6 | 439,0 | 23,0 | 515,2 | 25,9 | 580,2 | 28,7 | 642,9 | 44,5 | 10 |
| G 16 - 305 | 16 | 8 | 305 | 8,4 | 3,2 × 2,9 | 51,9 | 436,0 | 61,0 | 512,4 | 68,6 | 576,2 | 76,3 | 640,9 | 113,0 | 10 |
| G 20 - 025 | 20 | 10 | 25 | 293,0 | 4,1 × 3,8 | 4,3 | 1260 | 5,0 | 1465 | 5,6 | 1641 | 6,2 | 1817 | 6,9 | 50 |
| G 20 - 032 | 20 | 10 | 32 | 224,0 | 4,1 × 3,8 | 5,4 | 1210 | 6,4 | 1434 | 7,2 | 1613 | 8,0 | 1792 | 9,4 | 50 |
| G 20 - 038 | 20 | 10 | 38 | 177,0 | 4,1 × 3,8 | 6,5 | 1151 | 7,6 | 1345 | 8,6 | 1522 | 9,5 | 1682 | 12,0 | 25 |
| G 20 - 044 | 20 | 10 | 44 | 149,0 | 4,1 × 3,8 | 7,5 | 1118 | 8,8 | 1311 | 9,9 | 1475 | 11,0 | 1639 | 13,5 | 25 |
| G 20 - 051 | 20 | 10 | 51 | 128,0 | 4,1 × 3,8 | 8,7 | 1114 | 10,2 | 1306 | 11,5 | 1472 | 12,7 | 1626 | 16,2 | 25 |
| G 20 - 064 | 20 | 10 | 64 | 99,0 | 4,1 × 3,8 | 10,9 | 1079 | 12,8 | 1267 | 14,4 | 1426 | 16,0 | 1584 | 21,2 | 25 |
| G 20 - 076 | 20 | 10 | 76 | 81,7 | 4,1 × 3,8 | 12,9 | 1054 | 15,2 | 1242 | 17,1 | 1397 | 19,0 | 1552 | 24,7 | 25 |
| G 20 - 089 | 20 | 10 | 89 | 69,5 | 4,1 × 3,8 | 15,1 | 1049 | 17,8 | 1237 | 20,0 | 1390 | 22,2 | 1543 | 28,8 | 20 |
| G 20 - 102 | 20 | 10 | 102 | 60,6 | 4,1 × 3,8 | 17,3 | 1048 | 20,4 | 1236 | 23,0 | 1394 | 25,5 | 1545 | 34,8 | 20 |
| G 20 - 115 | 20 | 10 | 115 | 53,0 | 4,1 × 3,8 | 19,6 | 1039 | 23,0 | 1219 | 25,9 | 1373 | 28,7 | 1521 | 39,0 | 10 |
| G 20 - 127 | 20 | 10 | 127 | 47,5 | 4,1 × 3,8 | 21,6 | 1026 | 25,4 | 1207 | 28,6 | 1359 | 31,7 | 1506 | 43,0 | 10 |
| G 20 - 139 | 20 | 10 | 139 | 43,0 | 4,1 × 3,8 | 23,6 | 1015 | 27,8 | 1195 | 31,3 | 1346 | 34,7 | 1492 | 45,3 | 10 |
| G 20 - 152 | 20 | 10 | 152 | 39,0 | 4,1 × 3,8 | 25,8 | 1006 | 30,4 | 1186 | 34,2 | 1334 | 38,0 | 1482 | 50,4 | 10 |
| G 20 - 305 | 20 | 10 | 305 | 20,0 | 4,1 × 3,8 | 51,9 | 1038 | 61,0 | 1220 | 68,6 | 1372 | 76,3 | 1526 | 103,0 | 10 |
| G 25 - 025 | 25 | 12,5 | 25 | 459,0 | 5,4 × 4,6 | 4,3 | 1974 | 5,0 | 2295 | 5,6 | 2570 | 6,3 | 2892 | 6,7 | 50 |
| G 25 - 032 | 25 | 12,5 | 32 | 374,0 | 5,4 × 4,6 | 5,4 | 2020 | 6,4 | 2394 | 7,2 | 2693 | 8,0 | 2992 | 10,7 | 25 |
| G 25 - 038 | 25 | 12,5 | 38 | 300,0 | 5,4 × 4,6 | 6,5 | 1950 | 7,6 | 2280 | 8,6 | 2580 | 9,5 | 2850 | 12,0 | 25 |
| G 25 - 044 | 25 | 12,5 | 44 | 244,0 | 5,4 × 4,6 | 7,5 | 1830 | 8,8 | 2147 | 9,9 | 2416 | 11,0 | 2684 | 14,4 | 25 |
| G 25 - 051 | 25 | 12,5 | 51 | 208,0 | 5,4 × 4,6 | 8,7 | 1810 | 10,2 | 2122 | 11,5 | 2392 | 12,8 | 2662 | 17,4 | 25 |
| G 25 - 064 | 25 | 12,5 | 64 | 161,0 | 5,4 × 4,6 | 10,9 | 1755 | 12,8 | 2061 | 14,4 | 2318 | 16,0 | 2576 | 21,4 | 25 |
| G 25 - 076 | 25 | 12,5 | 76 | 131,0 | 5,4 × 4,6 | 12,9 | 1690 | 15,2 | 1991 | 17,1 | 2240 | 19,0 | 2489 | 26,9 | 20 |
| G 25 - 089 | 25 | 12,5 | 89 | 111,0 | 5,4 × 4,6 | 15,1 | 1676 | 17,8 | 1976 | 20,0 | 2220 | 22,3 | 2475 | 30,9 | 20 |
| G 25 - 102 | 25 | 12,5 | 102 | 96,3 | 5,4 × 4,6 | 17,3 | 1666 | 20,4 | 1965 | 23,0 | 2210 | 25,5 | 2456 | 36,7 | 20 |
| G 25 - 115 | 25 | 12,5 | 115 | 85,7 | 5,4 × 4,6 | 19,6 | 1680 | 23,0 | 1971 | 25,9 | 2217 | 28,8 | 2468 | 40,3 | 10 |
| G 25 - 127 | 25 | 12,5 | 127 | 76,3 | 5,4 × 4,6 | 21,6 | 1648 | 25,4 | 1938 | 28,6 | 2180 | 31,8 | 2426 | 45,1 | 10 |
| G 25 - 139 | 25 | 12,5 | 139 | 66,0 | 5,4 × 4,6 | 23,6 | 1558 | 27,8 | 1835 | 31,3 | 2066 | 34,8 | 2297 | 47,6 | 10 |
| G 25 - 152 | 25 | 12,5 | 152 | 63,5 | 5,4 × 4,6 | 25,8 | 1638 | 30,4 | 1930 | 34,2 | 2172 | 38,0 | 2413 | 53,5 | 10 |
| G 25 - 178 | 25 | 12,5 | 178 | 53,9 | 5,4 × 4,6 | 30,3 | 1633 | 35,6 | 1919 | 40,1 | 2159 | 44,5 | 2399 | 63,9 | 10 |
| G 25 - 203 | 25 | 12,5 | 203 | 47,0 | 5,4 × 4,6 | 34,5 | 1622 | 40,6 | 1908 | 45,7 | 2147 | 50,8 | 2388 | 70,2 | 10 |
| G 25 - 305 | 25 | 12,5 | 305 | 30,9 | 5,4 × 4,6 | 51,9 | 1604 | 61,0 | 1885 | 68,6 | 2121 | 76,3 | 2358 | 110 | 5 |
| G 32 - 038 | 32 | 16 | 38 | 480,0 | 7,3 × 5,9 | 6,5 | 3120 | 7,6 | 3648 | 8,6 | 4128 | 9,5 | 4560 | 11,4 | 20 |
| G 32 - 044 | 32 | 16 | 44 | 390,0 | 7,3 × 5,9 | 7,5 | 2925 | 8,8 | 3432 | 9,9 | 3861 | 11,0 | 4290 | 13,7 | 20 |
| G 32 - 051 | 32 | 16 | 51 | 336,0 | 7,3 × 5,9 | 8,7 | 2923 | 10,2 | 3427 | 11,5 | 3864 | 12,7 | 4267 | 15,6 | 20 |
| G 32 - 064 | 32 | 16 | 64 | 269,0 | 7,3 × 5,9 | 10,9 | 2932 | 12,8 | 3443 | 14,4 | 3874 | 16,0 | 4304 | 20,0 | 20 |
| G 32 - 076 | 32 | 16 | 76 | 219,0 | 7,3 × 5,9 | 12,9 | 2825 | 15,2 | 3329 | 17,1 | 3745 | 19,0 | 4161 | 24,4 | 20 |
| G 32 - 089 | 32 | 16 | 89 | 180,0 | 7,3 × 5,9 | 15,1 | 2718 | 17,8 | 3204 | 20,0 | 3600 | 22,2 | 3996 | 29,7 | 10 |
| G 32 - 102 | 32 | 16 | 102 | 155,0 | 7,3 × 5,9 | 17,3 | 2682 | 20,4 | 3162 | 23,0 | 3565 | 25,5 | 3953 | 35,1 | 10 |
| G 32 - 115 | 32 | 16 | 115 | 140,0 | 7,3 × 5,9 | 19,6 | 2744 | 23,0 | 3220 | 25,9 | 3626 | 28,7 | 4018 | 39,0 | 10 |
| G 32 - 127 | 32 | 16 | 127 | 124,0 | 7,3 × 5,9 | 21,6 | 2678 | 25,4 | 3150 | 28,6 | 3546 | 31,7 | 3931 | 42,8 | 10 |
| G 32 - 139 | 32 | 16 | 139 | 112,0 | 7,3 × 5,9 | 23,6 | 2643 | 27,8 | 3114 | 31,3 | 3506 | 34,7 | 3886 | 48,0 | 10 |
| G 32 - 152 | 32 | 16 | 152 | 102,0 | 7,3 × 5,9 | 25,8 | 2632 | 30,4 | 3101 | 34,2 | 3488 | 38,0 | 3876 | 52,4 | 10 |
| G 32 - 178 | 32 | 16 | 178 | 88,2 | 7,3 × 5,9 | 30,3 | 2672 | 35,6 | 3140 | 40,1 | 3537 | 44,5 | 3925 | 60,9 | 5 |
| G 32 - 203 | 32 | 16 | 203 | 76,0 | 7,3 × 5,9 | 34,5 | 2622 | 40,6 | 3086 | 45,7 | 3473 | 50,7 | 3853 | 69,2 | 5 |
| G 32 - 254 | 32 | 16 | 254 | 60,8 | 7,3 × 5,9 | 43,2 | 2627 | 50,8 | 3089 | 57,2 | 3478 | 64,0 | 3861 | 88,1 | 5 |
| G 32 - 305 | 32 | 16 | 305 | 49,0 | 7,3 × 5,9 | 51,9 | 2543 | 61,0 | 2989 | 68,6 | 3361 | 76,3 | 3739 | 104,0 | 5 |
| G 40 - 051 | 40 | 20 | 51 | 628,0 | 8,4 × 7,5 | 8,7 | 5464 | 10,2 | 6406 | 11,5 | 7222 | 12,7 | 7976 | 15,0 | 20 |
| G 40 - 064 | 40 | 20 | 64 | 487,0 | 8,4 × 7,5 | 10,9 | 5308 | 12,8 | 6234 | 14,4 | 7013 | 16,0 | 7792 | 19,5 | 10 |
| G 40 - 076 | 40 | 20 | 76 | 379,0 | 8,4 × 7,5 | 12,9 | 4889 | 15,2 | 5761 | 17,1 | 6481 | 19,0 | 7201 | 23,3 | 10 |
| G 40 - 089 | 40 | 20 | 89 | 321,0 | 8,4 × 7,5 | 15,1 | 4847 | 17,8 | 5714 | 20,0 | 6420 | 22,2 | 7126 | 26,7 | 10 |
| G 40 - 102 | 40 | 20 | 102 | 281,0 | 8,4 × 7,5 | 17,3 | 4861 | 20,4 | 5732 | 23,0 | 6463 | 25,5 | 7165 | 33,8 | 10 |
| G 40 - 115 | 40 | 20 | 115 | 245,0 | 8,4 × 7,5 | 19,6 | 4802 | 23,0 | 5635 | 25,9 | 6346 | 28,7 | 7032 | 36,2 | 10 |
| G 40 - 127 | 40 | 20 | 127 | 221,0 | 8,4 × 7,5 | 21,6 | 4774 | 25,4 | 5613 | 28,6 | 6321 | 31,7 | 7006 | 40,7 | 5 |
| G 40 - 139 | 40 | 20 | 139 | 185,0 | 8,4 × 7,5 | 23,6 | 4366 | 27,8 | 5143 | 31,3 | 5791 | 34,7 | 6420 | 42,0 | 5 |
| G 40 - 152 | 40 | 20 | 152 | 168,0 | 8,4 × 7,5 | 25,8 | 4334 | 30,4 | 5107 | 34,2 | 5746 | 38,0 | 6384 | 49,6 | 5 |
| G 40 - 178 | 40 | 20 | 178 | 150,0 | 8,4 × 7,5 | 30,3 | 4545 | 35,6 | 5340 | 40,1 | 6015 | 44,5 | 6675 | 56,5 | 5 |
| G 40 - 203 | 40 | 20 | 203 | 132,0 | 8,4 × 7,5 | 34,5 | 4554 | 40,6 | 5359 | 45,7 | 6032 | 50,7 | 6692 | 67,1 | 5 |
| G 40 - 254 | 40 | 20 | 254 | 107,0 | 8,4 × 7,5 | 43,2 | 4622 | 50,8 | 5436 | 57,2 | 6120 | 64,0 | 6848 | 86,3 | 2 |
| G 40 - 305 | 40 | 20 | 305 | 87,8 | 8,4 × 7,5 | 51,9 | 4557 | 61,0 | 5356 | 68,6 | 6023 | 76,3 | 6699 | 104,0 | 2 |
| G 50 - 051 * | 50 | 25 | 51 | 920,0 | 11,5 × 9,0 | 8,7 | 8004 | 10,2 | 9384 | 11,5 | 10580 | 12,7 | 11684 | 13,5 | 5 |
| G 50 - 064 | 50 | 25 | 64 | 709,0 | 11,5 × 9,0 | 10,9 | 7728 | 12,8 | 9075 | 14,4 | 10210 | 16,0 | 11344 | 19,3 | 5 |
| G 50 - 076 | 50 | 25 | 76 | 572,0 | 11,5 × 9,0 | 12,9 | 7379 | 15,2 | 8694 | 17,1 | 9781 | 19,0 | 10868 | 24,2 | 5 |
| G 50 - 089 | 50 | 25 | 89 | 475,0 | 11,5 × 9,0 | 15,1 | 7173 | 17,8 | 8455 | 20,0 | 9500 | 22,2 | 10545 | 28,0 | 5 |
| G 50 - 102 | 50 | 25 | 102 | 405,0 | 11,5 × 9,0 | 17,3 | 7007 | 20,4 | 8262 | 23,0 | 9315 | 25,5 | 10328 | 33,5 | 5 |
| G 50 - 115 | 50 | 25 | 115 | 352,0 | 11,5 × 9,0 | 19,6 | 6899 | 23,0 | 8096 | 25,9 | 9117 | 28,7 | 10102 | 38,6 | 5 |
| G 50 - 127 | 50 | 25 | 127 | 316,0 | 11,5 × 9,0 | 21,6 | 6826 | 25,4 | 8026 | 28,6 | 9038 | 31,7 | 10017 | 41,4 | 5 |
| G 50 - 139 | 50 | 25 | 139 | 289,0 | 11,5 × 9,0 | 23,6 | 6820 | 27,8 | 8034 | 31,3 | 9046 | 34,7 | 10028 | 47,3 | 5 |
| G 50 - 152 | 50 | 25 | 152 | 255,0 | 11,5 × 9,0 | 25,8 | 6579 | 30,4 | 7752 | 34,2 | 8721 | 38,0 | 9690 | 50,2 | 2 |
| G 50 - 178 | 50 | 25 | 178 | 215,0 | 11,5 × 9,0 | 30,3 | 6515 | 35,6 | 7654 | 40,1 | 8622 | 44,5 | 9568 | 61,1 | 2 |
| G 50 - 203 | 50 | 25 | 203 | 187,0 | 11,5 × 9,0 | 34,5 | 6452 | 40,6 | 7592 | 45,7 | 8546 | 50,7 | 9481 | 67,7 | 2 |
| G 50 - 254 | 50 | 25 | 254 | 153,0 | 11,5 × 9,0 | 43,2 | 6610 | 50,8 | 7772 | 57,2 | 8752 | 64,0 | 9792 | 87,0 | 2 |
| G 50 - 305 | 50 | 25 | 305 | 127,0 | 11,5 × 9,0 | 51,9 | 6591 | 61,0 | 7747 | 68,6 | 8712 | 76,3 | 9690 | 104,0 | 2 |
| G 63 - 076 | 63 | 38 | 76 | 952,0 | 11,6 × 14,9 | 12,9 | 12281 | 15,2 | 14470 | - | - | - | - | 15,5 | 5 |
| G 63 - 089 | 63 | 38 | 89 | 819,0 | 11,6 × 14,9 | 15,1 | 12367 | 17,8 | 14578 | - | - | - | - | 20,0 | 5 |
| G 63 - 102 | 63 | 38 | 102 | 700,0 | 11,6 × 14,9 | 17,3 | 12110 | 20,4 | 14280 | 23,0 | 16100 | 25,5 | 17850 | 30,7 | 5 |
| G 63 - 115 | 63 | 38 | 115 | 620,0 | 11,6 × 14,9 | 19,6 | 12152 | 23,0 | 14260 | 25,9 | 16058 | 28,7 | 17860 | 34,9 | 5 |
| G 63 - 127 | 63 | 38 | 127 | 565,0 | 11,6 × 14,9 | 21,6 | 12204 | 25,4 | 14351 | 28,6 | 16159 | 31,7 | 17967 | 38,0 | 2 |
| G 63 - 152 | 63 | 38 | 152 | 458,0 | 11,6 × 14,9 | 25,8 | 11816 | 30,4 | 13923 | 34,2 | 15664 | 38,0 | 17404 | 47,2 | 2 |
| G 63 - 178 | 63 | 38 | 178 | 384,0 | 11,6 × 14,9 | 30,3 | 11635 | 35,6 | 13670 | 40,1 | 15398 | 44,5 | 17088 | 55,8 | 2 |
| G 63 - 203 | 63 | 38 | 203 | 337,0 | 11,6 × 14,9 | 34,5 | 11627 | 40,6 | 13682 | 45,7 | 15401 | 50,7 | 17120 | 64,8 | 2 |
| G 63 - 254 | 63 | 38 | 254 | 263,0 | 11,6 × 14,9 | 43,2 | 11362 | 50,8 | 13360 | 57,2 | 15044 | 63,5 | 16701 | 86,7 | 2 |
| G 63 - 305 | 63 | 38 | 305 | 218,0 | 11,6 × 14,9 | 51,9 | 11314 | 61,0 | 13298 | 68,6 | 14955 | 76,3 | 16633 | 106,0 | 2 |
| G 63 - 315 * | 63 | 38 | 315 | 199,0 | 11,6 × 14,9 | 54,0 | 10656,5 | 63,0 | 12537 | 71,0 | 14104,1 | 79,0 | 15671,3 | 81,0 | 2 |
| G 63 - 350 * | 63 | 38 | 350 | 180,0 | 11,6 × 14,9 | 60,0 | 10710,0 | 70,0 | 12600 | 79,0 | 14175,0 | 88,0 | 15750,0 | 90,0 | 2 |
| G 63 - 400 * | 63 | 38 | 400 | 156,0 | 11,6 × 14,9 | 68,0 | 10608,0 | 80,0 | 12480 | 90,0 | 14040,0 | 100,0 | 15600,0 | 103,0 | 2 |
- Misure in mm. R è la rigidezza in N/mm (tolleranza ± 10%). Forza (N) = R × corsa (mm).
- A, B e C sono le corse di lavoro consigliate in base alla durata. D è la corsa massima, da non superare. E è la corsa approssimativa a pacco, solo come riferimento di progetto. Pz: pezzi per confezione.
- * Nuova misura, non conforme ISO 10243.
- Per DH 63 la durata stimata alla corsa D è di circa 100.000 cicli.
- Il trattino indica una corsa non prevista a catalogo per quella misura.
