Molle per stampi ISO 10243 – Serie R (carico forte)
Molle per stampi a filo rettangolare della Serie R, per carico forte, conformi alla norma ISO 10243. Colore identificativo: rosso. La verniciatura elettroforetica E-COAT ricopre il 100% della superficie con uno spessore sottile e uniforme, offre alta resistenza alla corrosione e non si sfoglia. A catalogo sono disponibili 115 codici, ordinabili nel formato Serie DH - L0 (ad esempio R 25 - 064). Conformi alla direttiva RoHS.

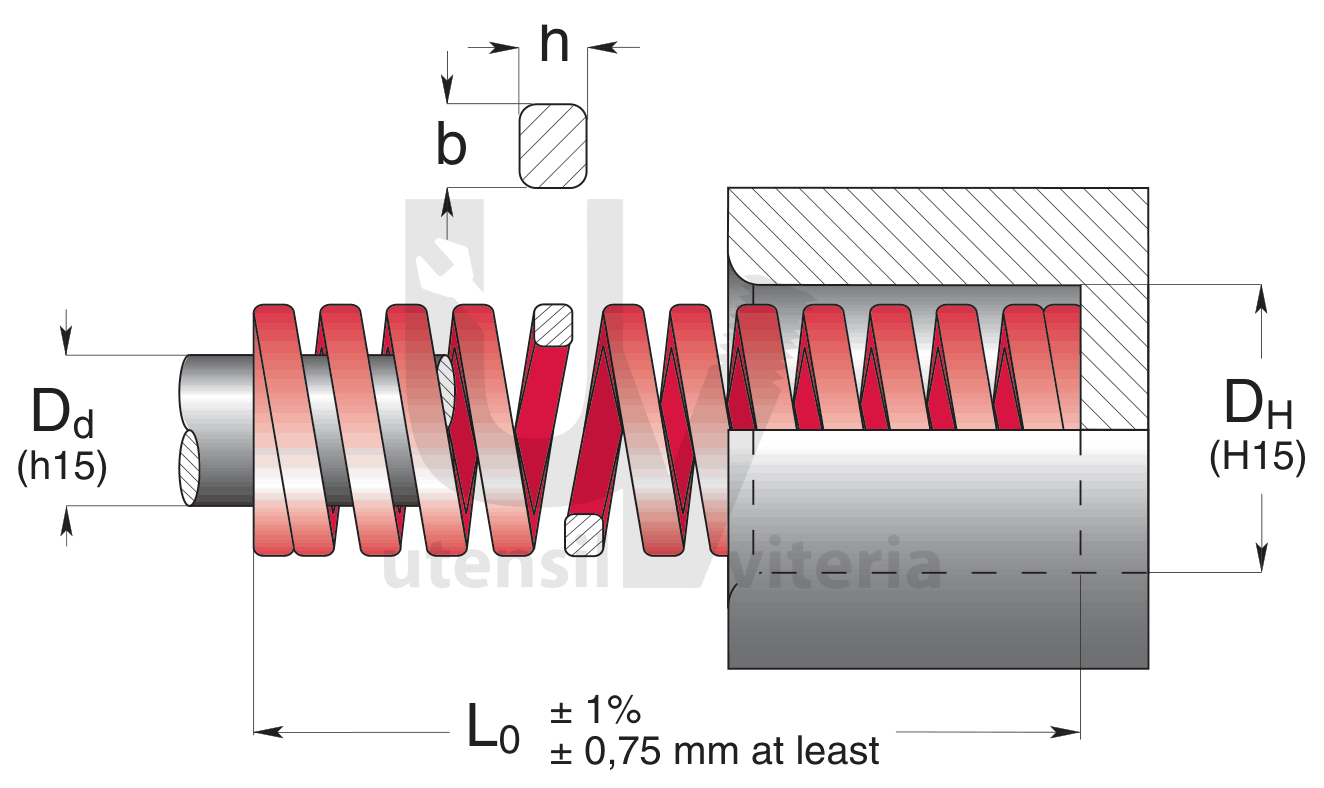

Disegno tecnico
Caratteristiche
| Caratteristica | Valore |
|---|---|
| Norma | ISO 10243 |
| Carico | Forte |
| Colore | Rosso |
| Verniciatura elettroforetica E-COAT | Sì |
| Sezione del filo | Rettangolare |
| Diametro foro di alloggiamento DH (H15) | 10 – 63 mm, 9 diametri |
| Lunghezza libera L0 | 25 – 400 mm |
| Tolleranza su L0 | ± 1% (minimo ± 0,75 mm) |
| Codici disponibili | 115 |
| Codice d'ordine | Serie DH - L0, es. R 25 - 064 |
Tabella codici Serie R
DH115 codici
| A · 20% L0 oltre 3.000.000 cicli | B · 25% L0 circa 1.500.000 cicli | C · 27,5% L0 300.000–500.000 cicli | D · 30% L0 100.000–200.000 cicli (max) | E a pacco | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Codice | DH | Dd | L0 | R | b × h | mm | N | mm | N | mm | N | mm | N | mm | Pz |
| R 10 - 025 | 10 | 5 | 25 | 23,0 | 1,9 × 1,5 | 5,0 | 115,0 | 6,3 | 144,9 | 6,9 | 158,7 | 7,5 | 172,5 | 9,2 | 50 |
| R 10 - 032 | 10 | 5 | 32 | 17,5 | 1,9 × 1,5 | 6,4 | 112,0 | 8,0 | 140,0 | 8,8 | 154,0 | 9,6 | 168,0 | 12,1 | 50 |
| R 10 - 038 | 10 | 5 | 38 | 14,8 | 1,9 × 1,5 | 7,6 | 112,5 | 9,5 | 140,6 | 10,5 | 155,4 | 11,4 | 168,7 | 13,2 | 50 |
| R 10 - 044 | 10 | 5 | 44 | 13,0 | 1,9 × 1,5 | 8,8 | 114,4 | 11,0 | 143,0 | 12,1 | 157,3 | 13,2 | 171,6 | 15,1 | 50 |
| R 10 - 051 | 10 | 5 | 51 | 11,2 | 1,9 × 1,5 | 10,2 | 114,2 | 12,8 | 143,4 | 14,0 | 156,8 | 15,3 | 171,4 | 19,5 | 25 |
| R 10 - 064 | 10 | 5 | 64 | 9,2 | 1,9 × 1,5 | 12,8 | 117,8 | 16,0 | 147,2 | 17,6 | 161,9 | 19,2 | 176,6 | 21,8 | 25 |
| R 10 - 076 | 10 | 5 | 76 | 7,5 | 1,9 × 1,5 | 15,2 | 114,0 | 19,0 | 142,5 | 20,9 | 156,8 | 22,8 | 171,0 | 27,9 | 25 |
| R 10 - 115 * | 10 | 5 | 115 | 4,8 | 1,9 × 1,5 | 23,0 | 110,4 | 29,0 | 139,2 | 32,0 | 153,6 | 34,5 | 165,6 | 56,0 | 10 |
| R 10 - 305 | 10 | 5 | 305 | 1,9 | 1,9 × 1,5 | 61,0 | 115,9 | 76,3 | 145,0 | 83,9 | 159,4 | 91,5 | 173,9 | 127,0 | 10 |
| R 13 - 025 | 12,5 | 6,3 | 25 | 42,1 | 2,4 × 1,9 | 5,0 | 210,5 | 6,3 | 265,2 | 6,9 | 290,5 | 7,5 | 315,8 | 9,8 | 50 |
| R 13 - 032 | 12,5 | 6,3 | 32 | 33,2 | 2,4 × 1,9 | 6,4 | 212,5 | 8,0 | 265,6 | 8,8 | 292,2 | 9,6 | 318,7 | 13,6 | 50 |
| R 13 - 038 | 12,5 | 6,3 | 38 | 29,3 | 2,4 × 1,9 | 7,6 | 222,7 | 9,5 | 278,4 | 10,5 | 307,7 | 11,4 | 334,0 | 14,6 | 50 |
| R 13 - 044 | 12,5 | 6,3 | 44 | 24,6 | 2,4 × 1,9 | 8,8 | 216,5 | 11,0 | 270,6 | 12,1 | 297,7 | 13,2 | 324,7 | 18,1 | 25 |
| R 13 - 051 | 12,5 | 6,3 | 51 | 19,6 | 2,4 × 1,9 | 10,2 | 199,9 | 12,8 | 250,9 | 14,0 | 274,4 | 15,3 | 299,9 | 22,3 | 25 |
| R 13 - 064 | 12,5 | 6,3 | 64 | 15,0 | 2,4 × 1,9 | 12,8 | 192,0 | 16,0 | 240,0 | 17,6 | 264,0 | 19,2 | 288,0 | 27,3 | 25 |
| R 13 - 076 | 12,5 | 6,3 | 76 | 13,2 | 2,4 × 1,9 | 15,2 | 200,6 | 19,0 | 250,8 | 20,9 | 275,9 | 22,8 | 301,0 | 33,1 | 25 |
| R 13 - 089 | 12,5 | 6,3 | 89 | 11,4 | 2,4 × 1,9 | 17,8 | 202,9 | 22,3 | 254,2 | 24,5 | 279,3 | 26,7 | 304,4 | 38,9 | 20 |
| R 13 - 102 | 12,5 | 6,3 | 102 | 8,4 | 2,4 × 1,9 | 20,4 | 171,4 | 25,5 | 214,2 | 28,1 | 236,0 | 30,6 | 257,0 | 43,8 | 10 |
| R 13 - 305 | 12,5 | 6,3 | 305 | 3,2 | 2,4 × 1,9 | 61,0 | 195,2 | 76,3 | 244,2 | 83,9 | 268,5 | 91,5 | 292,8 | 140,0 | 10 |
| R 16 - 025 | 16 | 8 | 25 | 75,7 | 3,1 × 2,5 | 5,0 | 378,5 | 6,3 | 476,9 | 6,9 | 522,3 | 7,5 | 567,8 | 8,4 | 50 |
| R 16 - 032 | 16 | 8 | 32 | 60,2 | 3,1 × 2,5 | 6,4 | 385,3 | 8,0 | 481,6 | 8,8 | 529,8 | 9,6 | 577,9 | 10,5 | 50 |
| R 16 - 038 | 16 | 8 | 38 | 50,8 | 3,1 × 2,5 | 7,6 | 386,1 | 9,5 | 482,6 | 10,5 | 533,4 | 11,4 | 579,1 | 13,6 | 25 |
| R 16 - 044 | 16 | 8 | 44 | 42,8 | 3,1 × 2,5 | 8,8 | 376,6 | 11,0 | 470,8 | 12,1 | 517,9 | 13,2 | 565,0 | 15,9 | 25 |
| R 16 - 051 | 16 | 8 | 51 | 37,1 | 3,1 × 2,5 | 10,2 | 378,4 | 12,8 | 474,9 | 14,0 | 519,4 | 15,3 | 567,6 | 18,9 | 25 |
| R 16 - 064 | 16 | 8 | 64 | 30,3 | 3,1 × 2,5 | 12,8 | 387,8 | 16,0 | 484,8 | 17,6 | 533,3 | 19,2 | 581,8 | 24,9 | 25 |
| R 16 - 076 | 16 | 8 | 76 | 25,7 | 3,1 × 2,5 | 15,2 | 390,6 | 19,0 | 488,3 | 20,9 | 537,1 | 22,8 | 586,0 | 29,2 | 20 |
| R 16 - 089 | 16 | 8 | 89 | 21,7 | 3,1 × 2,5 | 17,8 | 386,3 | 22,3 | 483,9 | 24,5 | 531,7 | 26,7 | 579,4 | 34,5 | 20 |
| R 16 - 102 | 16 | 8 | 102 | 18,9 | 3,1 × 2,5 | 20,4 | 385,6 | 25,5 | 482,0 | 28,1 | 531,1 | 30,6 | 578,3 | 39,1 | 20 |
| R 16 - 115 | 16 | 8 | 115 | 15,7 | 3,1 × 2,5 | 23,0 | 361,1 | 28,8 | 452,2 | 31,6 | 496,1 | 34,5 | 541,7 | 44,0 | 10 |
| R 16 - 305 | 16 | 8 | 305 | 6,3 | 3,1 × 2,5 | 61,0 | 384,3 | 76,3 | 480,7 | 83,9 | 528,6 | 91,5 | 576,5 | 104,0 | 10 |
| R 20 - 025 | 20 | 10 | 25 | 216,0 | 4,0 × 3,3 | 5,0 | 1080 | 6,3 | 1361 | 6,9 | 1490 | 7,5 | 1620 | 8,3 | 50 |
| R 20 - 032 | 20 | 10 | 32 | 168,0 | 4,0 × 3,3 | 6,4 | 1075 | 8,0 | 1344 | 8,8 | 1478 | 9,6 | 1613 | 10,9 | 50 |
| R 20 - 038 | 20 | 10 | 38 | 129,0 | 4,0 × 3,3 | 7,6 | 980 | 9,5 | 1226 | 10,5 | 1355 | 11,4 | 1471 | 12,5 | 25 |
| R 20 - 044 | 20 | 10 | 44 | 112,0 | 4,0 × 3,3 | 8,8 | 986 | 11,0 | 1232 | 12,1 | 1355 | 13,2 | 1478 | 15,0 | 25 |
| R 20 - 051 | 20 | 10 | 51 | 94,0 | 4,0 × 3,3 | 10,2 | 959 | 12,8 | 1203 | 14,0 | 1316 | 15,3 | 1438 | 17,6 | 25 |
| R 20 - 064 | 20 | 10 | 64 | 72,1 | 4,0 × 3,3 | 12,8 | 923 | 16,0 | 1154 | 17,6 | 1269 | 19,2 | 1384 | 22,6 | 25 |
| R 20 - 076 | 20 | 10 | 76 | 59,7 | 4,0 × 3,3 | 15,2 | 907 | 19,0 | 1134 | 20,9 | 1248 | 22,8 | 1361 | 27,5 | 25 |
| R 20 - 089 | 20 | 10 | 89 | 50,5 | 4,0 × 3,3 | 17,8 | 899 | 22,3 | 1126 | 24,5 | 1237 | 26,7 | 1348 | 31,7 | 20 |
| R 20 - 102 | 20 | 10 | 102 | 44,2 | 4,0 × 3,3 | 20,4 | 902 | 25,5 | 1127 | 28,1 | 1242 | 30,6 | 1353 | 37,5 | 20 |
| R 20 - 115 | 20 | 10 | 115 | 38,4 | 4,0 × 3,3 | 23,0 | 883 | 28,8 | 1106 | 31,6 | 1213 | 34,5 | 1325 | 42,6 | 10 |
| R 20 - 127 | 20 | 10 | 127 | 34,1 | 4,0 × 3,3 | 25,4 | 866 | 31,8 | 1084 | 34,9 | 1190 | 38,1 | 1299 | 45,5 | 10 |
| R 20 - 139 | 20 | 10 | 139 | 31,0 | 4,0 × 3,3 | 27,8 | 862 | 34,8 | 1079 | 38,2 | 1184 | 41,7 | 1293 | 50,1 | 10 |
| R 20 - 152 | 20 | 10 | 152 | 28,2 | 4,0 × 3,3 | 30,4 | 857 | 38,0 | 1072 | 41,8 | 1179 | 45,6 | 1286 | 55,8 | 10 |
| R 20 - 305 | 20 | 10 | 305 | 14,0 | 4,0 × 3,3 | 61,0 | 854 | 76,3 | 1068 | 83,9 | 1175 | 91,5 | 1281 | 114,0 | 10 |
| R 25 - 025 | 25 | 12,5 | 25 | 375,0 | 5,5 × 4,2 | 5,0 | 1875 | 6,3 | 2363 | 6,9 | 2588 | 7,5 | 2813 | 8,5 | 50 |
| R 25 - 032 | 25 | 12,5 | 32 | 297,0 | 5,5 × 4,2 | 6,4 | 1901 | 8,0 | 2376 | 8,8 | 2614 | 9,6 | 2851 | 11,0 | 25 |
| R 25 - 038 | 25 | 12,5 | 38 | 219,0 | 5,5 × 4,2 | 7,6 | 1664 | 9,5 | 2081 | 10,5 | 2300 | 11,4 | 2497 | 12,6 | 25 |
| R 25 - 044 | 25 | 12,5 | 44 | 187,0 | 5,5 × 4,2 | 8,8 | 1646 | 11,0 | 2057 | 12,1 | 2263 | 13,2 | 2468 | 14,8 | 25 |
| R 25 - 051 | 25 | 12,5 | 51 | 156,0 | 5,5 × 4,2 | 10,2 | 1591 | 12,8 | 1997 | 14,0 | 2184 | 15,3 | 2387 | 17,9 | 25 |
| R 25 - 064 | 25 | 12,5 | 64 | 123,0 | 5,5 × 4,2 | 12,8 | 1574 | 16,0 | 1968 | 17,6 | 2165 | 19,2 | 2362 | 23,1 | 25 |
| R 25 - 076 | 25 | 12,5 | 76 | 99,0 | 5,5 × 4,2 | 15,2 | 1505 | 19,0 | 1881 | 20,9 | 2069 | 22,8 | 2257 | 26,3 | 20 |
| R 25 - 089 | 25 | 12,5 | 89 | 84,0 | 5,5 × 4,2 | 17,8 | 1495 | 22,3 | 1873 | 24,5 | 2058 | 26,7 | 2243 | 30,5 | 20 |
| R 25 - 102 | 25 | 12,5 | 102 | 73,0 | 5,5 × 4,2 | 20,4 | 1489 | 25,5 | 1862 | 28,1 | 2051 | 30,6 | 2234 | 37,3 | 20 |
| R 25 - 115 | 25 | 12,5 | 115 | 65,0 | 5,5 × 4,2 | 23,0 | 1495 | 28,8 | 1872 | 31,6 | 2054 | 34,5 | 2243 | 41,9 | 10 |
| R 25 - 127 | 25 | 12,5 | 127 | 57,7 | 5,5 × 4,2 | 25,4 | 1466 | 31,8 | 1835 | 34,9 | 2014 | 38,1 | 2198 | 46,2 | 10 |
| R 25 - 139 | 25 | 12,5 | 139 | 52,7 | 5,5 × 4,2 | 27,8 | 1465 | 34,8 | 1834 | 38,2 | 2013 | 41,7 | 2198 | 49,3 | 10 |
| R 25 - 152 | 25 | 12,5 | 152 | 47,8 | 5,5 × 4,2 | 30,4 | 1453 | 38,0 | 1816 | 41,8 | 1998 | 45,6 | 2180 | 55,7 | 10 |
| R 25 - 178 | 25 | 12,5 | 178 | 41,0 | 5,5 × 4,2 | 35,6 | 1460 | 44,5 | 1825 | 49,0 | 2009 | 53,4 | 2189 | 65,1 | 10 |
| R 25 - 203 | 25 | 12,5 | 203 | 35,8 | 5,5 × 4,2 | 40,6 | 1453 | 50,8 | 1819 | 55,8 | 1998 | 60,9 | 2180 | 74,5 | 10 |
| R 25 - 305 | 25 | 12,5 | 305 | 22,9 | 5,5 × 4,2 | 61,0 | 1397 | 76,3 | 1747 | 83,9 | 1921 | 91,5 | 2095 | 110,0 | 5 |
| R 32 - 038 | 32 | 16 | 38 | 388,0 | 7,1 × 5,4 | 7,6 | 2949 | 9,5 | 3686 | 10,5 | 4074 | 11,4 | 4423 | 12,5 | 20 |
| R 32 - 044 | 32 | 16 | 44 | 324,0 | 7,1 × 5,4 | 8,8 | 2851 | 11,0 | 3564 | 12,1 | 3920 | 13,2 | 4277 | 14,9 | 20 |
| R 32 - 051 | 32 | 16 | 51 | 272,0 | 7,1 × 5,4 | 10,2 | 2774 | 12,8 | 3482 | 14,0 | 3808 | 15,3 | 4162 | 17,8 | 20 |
| R 32 - 064 | 32 | 16 | 64 | 212,0 | 7,1 × 5,4 | 12,8 | 2714 | 16,0 | 3392 | 17,6 | 3731 | 19,2 | 4070 | 22,4 | 20 |
| R 32 - 076 | 32 | 16 | 76 | 172,0 | 7,1 × 5,4 | 15,2 | 2614 | 19,0 | 3268 | 20,9 | 3595 | 22,8 | 3922 | 26,1 | 20 |
| R 32 - 089 | 32 | 16 | 89 | 141,0 | 7,1 × 5,4 | 17,8 | 2510 | 22,3 | 3144 | 24,5 | 3455 | 26,7 | 3765 | 30,8 | 10 |
| R 32 - 102 | 32 | 16 | 102 | 122,0 | 7,1 × 5,4 | 20,4 | 2489 | 25,5 | 3111 | 28,1 | 3428 | 30,6 | 3733 | 36,8 | 10 |
| R 32 - 115 | 32 | 16 | 115 | 107,0 | 7,1 × 5,4 | 23,0 | 2461 | 28,8 | 3082 | 31,6 | 3381 | 34,5 | 3692 | 41,4 | 10 |
| R 32 - 127 | 32 | 16 | 127 | 93,0 | 7,1 × 5,4 | 25,4 | 2362 | 31,8 | 2957 | 34,9 | 3246 | 38,1 | 3543 | 44,4 | 10 |
| R 32 - 139 | 32 | 16 | 139 | 86,0 | 7,1 × 5,4 | 27,8 | 2391 | 34,8 | 2993 | 38,2 | 3285 | 41,7 | 3586 | 48,5 | 10 |
| R 32 - 152 | 32 | 16 | 152 | 78,0 | 7,1 × 5,4 | 30,4 | 2371 | 38,0 | 2964 | 41,8 | 3260 | 45,6 | 3557 | 54,8 | 10 |
| R 32 - 178 | 32 | 16 | 178 | 67,2 | 7,1 × 5,4 | 35,6 | 2392 | 44,5 | 2990 | 49,0 | 3293 | 53,4 | 3588 | 63,6 | 5 |
| R 32 - 203 | 32 | 16 | 203 | 59,1 | 7,1 × 5,4 | 40,6 | 2399 | 50,8 | 3002 | 55,8 | 3298 | 60,9 | 3599 | 72,5 | 5 |
| R 32 - 254 | 32 | 16 | 254 | 46,4 | 7,1 × 5,4 | 50,8 | 2357 | 63,5 | 2946 | 69,9 | 3243 | 76,2 | 3536 | 92,8 | 5 |
| R 32 - 305 | 32 | 16 | 305 | 38,0 | 7,1 × 5,4 | 61,0 | 2318 | 76,3 | 2899 | 83,9 | 3188 | 91,5 | 3477 | 112,0 | 5 |
| R 40 - 051 | 40 | 20 | 51 | 350,0 | 8,4 × 6,2 | 10,2 | 3570 | 12,8 | 4480 | 14,0 | 4900 | 15,3 | 5355 | 17,0 | 20 |
| R 40 - 064 | 40 | 20 | 64 | 269,0 | 8,4 × 6,2 | 12,8 | 3443 | 16,0 | 4304 | 17,6 | 4734 | 19,2 | 5165 | 21,9 | 10 |
| R 40 - 076 | 40 | 20 | 76 | 219,0 | 8,4 × 6,2 | 15,2 | 3329 | 19,0 | 4161 | 20,9 | 4577 | 22,8 | 4993 | 26,7 | 10 |
| R 40 - 089 | 40 | 20 | 89 | 190,0 | 8,4 × 6,2 | 17,8 | 3382 | 22,3 | 4237 | 24,5 | 4655 | 26,7 | 5073 | 31,3 | 10 |
| R 40 - 102 | 40 | 20 | 102 | 163,0 | 8,4 × 6,2 | 20,4 | 3325 | 25,5 | 4157 | 28,1 | 4580 | 30,6 | 4988 | 37,1 | 10 |
| R 40 - 115 | 40 | 20 | 115 | 142,0 | 8,4 × 6,2 | 23,0 | 3266 | 28,8 | 4090 | 31,6 | 4487 | 34,5 | 4899 | 41,0 | 10 |
| R 40 - 127 | 40 | 20 | 127 | 128,0 | 8,4 × 6,2 | 25,4 | 3251 | 31,8 | 4070 | 34,9 | 4467 | 38,1 | 4877 | 46,5 | 5 |
| R 40 - 139 | 40 | 20 | 139 | 115,0 | 8,4 × 6,2 | 27,8 | 3197 | 34,8 | 4002 | 38,2 | 4393 | 41,7 | 4796 | 53,1 | 5 |
| R 40 - 152 | 40 | 20 | 152 | 105,0 | 8,4 × 6,2 | 30,4 | 3192 | 38,0 | 3990 | 41,8 | 4389 | 45,6 | 4788 | 56,1 | 5 |
| R 40 - 178 | 40 | 20 | 178 | 89,0 | 8,4 × 6,2 | 35,6 | 3168 | 44,5 | 3961 | 49,0 | 4361 | 53,4 | 4753 | 67,4 | 5 |
| R 40 - 203 | 40 | 20 | 203 | 77,0 | 8,4 × 6,2 | 40,6 | 3126 | 50,8 | 3912 | 55,8 | 4297 | 60,9 | 4689 | 76,2 | 5 |
| R 40 - 254 | 40 | 20 | 254 | 61,0 | 8,4 × 6,2 | 50,8 | 3099 | 63,5 | 3874 | 69,9 | 4264 | 76,2 | 4648 | 96,2 | 2 |
| R 40 - 305 | 40 | 20 | 305 | 51,0 | 8,4 × 6,2 | 61,0 | 3111 | 76,3 | 3891 | 83,9 | 4279 | 91,5 | 4667 | 115,0 | 2 |
| R 50 - 051 ** | 50 | 25 | 51 | 560,0 | 11,1 × 7,6 | 10,2 | 5712 | 12,8 | 7168 | 14,0 | 7840 | 15,3 | 8568 | 16,5 | 5 |
| R 50 - 064 | 50 | 25 | 64 | 413,0 | 11,1 × 7,6 | 12,8 | 5286 | 16,0 | 6608 | 17,6 | 7269 | 19,2 | 7930 | 22,4 | 5 |
| R 50 - 076 | 50 | 25 | 76 | 339,0 | 11,1 × 7,6 | 15,2 | 5153 | 19,0 | 6441 | 20,9 | 7085 | 22,8 | 7729 | 26,5 | 5 |
| R 50 - 089 | 50 | 25 | 89 | 288,0 | 11,1 × 7,6 | 17,8 | 5126 | 22,3 | 6422 | 24,5 | 7056 | 26,7 | 7690 | 31,5 | 5 |
| R 50 - 102 | 50 | 25 | 102 | 245,0 | 11,1 × 7,6 | 20,4 | 4998 | 25,5 | 6248 | 28,1 | 6885 | 30,6 | 7497 | 37,6 | 5 |
| R 50 - 115 | 50 | 25 | 115 | 215,0 | 11,1 × 7,6 | 23,0 | 4945 | 28,8 | 6192 | 31,6 | 6794 | 34,5 | 7418 | 42,7 | 5 |
| R 50 - 127 | 50 | 25 | 127 | 192,0 | 11,1 × 7,6 | 25,4 | 4877 | 31,8 | 6106 | 34,9 | 6701 | 38,1 | 7315 | 47,5 | 5 |
| R 50 - 139 | 50 | 25 | 139 | 168,0 | 11,1 × 7,6 | 27,8 | 4670 | 34,8 | 5846 | 38,2 | 6418 | 41,7 | 7006 | 51,8 | 5 |
| R 50 - 152 | 50 | 25 | 152 | 154,0 | 11,1 × 7,6 | 30,4 | 4682 | 38,0 | 5852 | 41,8 | 6437 | 45,6 | 7022 | 57,8 | 2 |
| R 50 - 178 | 50 | 25 | 178 | 134,0 | 11,1 × 7,6 | 35,6 | 4770 | 44,5 | 5963 | 49,0 | 6566 | 53,4 | 7156 | 68,5 | 2 |
| R 50 - 203 | 50 | 25 | 203 | 117,0 | 11,1 × 7,6 | 40,6 | 4750 | 50,8 | 5944 | 55,8 | 6529 | 60,9 | 7125 | 77,6 | 2 |
| R 50 - 254 | 50 | 25 | 254 | 89,0 | 11,1 × 7,6 | 50,8 | 4521 | 63,5 | 5652 | 69,9 | 6221 | 76,2 | 6782 | 97,9 | 2 |
| R 50 - 305 | 50 | 25 | 305 | 73,0 | 11,1 × 7,6 | 61,0 | 4453 | 76,3 | 5570 | 83,9 | 6125 | 91,5 | 6680 | 121,0 | 2 |
| R 63 - 076 | 63 | 38 | 76 | 618,0 | 11,6 × 12,3 | 15,2 | 9394 | 19,0 | 11742 | 20,9 | 12916 | 22,8 | 14090 | 24,7 | 5 |
| R 63 - 089 | 63 | 38 | 89 | 515,0 | 11,6 × 12,3 | 17,8 | 9167 | 22,3 | 11485 | 24,5 | 12618 | 26,7 | 13751 | 30,0 | 5 |
| R 63 - 102 | 63 | 38 | 102 | 438,0 | 11,6 × 12,3 | 20,4 | 8935 | 25,5 | 11169 | 28,1 | 12308 | 30,6 | 13403 | 35,1 | 5 |
| R 63 - 115 | 63 | 38 | 115 | 370,0 | 11,6 × 12,3 | 23,0 | 8510 | 28,8 | 10656 | 31,6 | 11692 | 34,5 | 12765 | 37,5 | 5 |
| R 63 - 127 | 63 | 38 | 127 | 333,0 | 11,6 × 12,3 | 25,4 | 8458 | 31,8 | 10589 | 34,9 | 11622 | 38,1 | 12687 | 45,9 | 2 |
| R 63 - 139 | 63 | 38 | 139 | 298,0 | 11,6 × 12,3 | 27,8 | 8294 | 34,75 | 10368 | 38,2 | 11404 | 41,7 | 12441 | 50,0 | 2 |
| R 63 - 152 | 63 | 38 | 152 | 269,0 | 11,6 × 12,3 | 30,4 | 8178 | 38,0 | 10222 | 41,8 | 11244 | 45,6 | 12266 | 56,5 | 2 |
| R 63 - 178 | 63 | 38 | 178 | 226,0 | 11,6 × 12,3 | 35,6 | 8046 | 44,5 | 10057 | 49,0 | 11074 | 53,4 | 12068 | 66,8 | 2 |
| R 63 - 203 | 63 | 38 | 203 | 198,0 | 11,6 × 12,3 | 40,6 | 8039 | 50,8 | 10058 | 55,8 | 11048 | 60,9 | 12058 | 78,8 | 2 |
| R 63 - 254 | 63 | 38 | 254 | 155,0 | 11,6 × 12,3 | 50,8 | 7874 | 63,5 | 9843 | 69,9 | 10835 | 76,2 | 11811 | 102,0 | 2 |
| R 63 - 305 | 63 | 38 | 305 | 128,0 | 11,6 × 12,3 | 61,0 | 7808 | 76,3 | 9766 | 83,9 | 10739 | 91,5 | 11712 | 122,0 | 2 |
| R 63 - 315 ** | 63 | 38 | 315 | 133,0 | 11,6 × 12,3 | 63,0 | 8379 | 78,8 | 10473,8 | 86,6 | 11521,1 | 94,5 | 12568,5 | 108,0 | 2 |
| R 63 - 350 ** | 63 | 38 | 350 | 115,0 | 11,6 × 12,3 | 70,0 | 8050 | 87,5 | 10062,5 | 96,3 | 11068,8 | 105,0 | 12075,0 | 110,0 | 2 |
| R 63 - 400 ** | 63 | 38 | 400 | 98,0 | 11,6 × 12,3 | 80,0 | 7840 | 100,0 | 9800,0 | 110,0 | 10780,0 | 120,0 | 11760,0 | 125,0 | 2 |
- Misure in mm. R è la rigidezza in N/mm (tolleranza ± 10%). Forza (N) = R × corsa (mm).
- A, B e C sono le corse di lavoro consigliate in base alla durata. D è la corsa massima, da non superare. E è la corsa approssimativa a pacco, solo come riferimento di progetto. Pz: pezzi per confezione.
- * Misura non conforme ISO 10243.
- ** Nuova misura, non conforme ISO 10243.
- Per DH 63 la durata stimata alla corsa D è di circa 100.000 cicli.
