Molle per Stampi Colore grigio
Molle per stampi Special Springs – Serie A (carico ultra-forte)
Molle per stampi a filo rettangolare della Serie A, per carico ultra-forte, a standard Special Springs (serie non prevista dalla norma ISO 10243). Colore identificativo: grigio. La verniciatura elettroforetica E-COAT ricopre il 100% della superficie con uno spessore sottile e uniforme, offre alta resistenza alla corrosione e non si sfoglia. A catalogo sono disponibili 100 codici, ordinabili nel formato Serie DH - L0 (ad esempio A 25 - 064). Conformi alla direttiva RoHS.

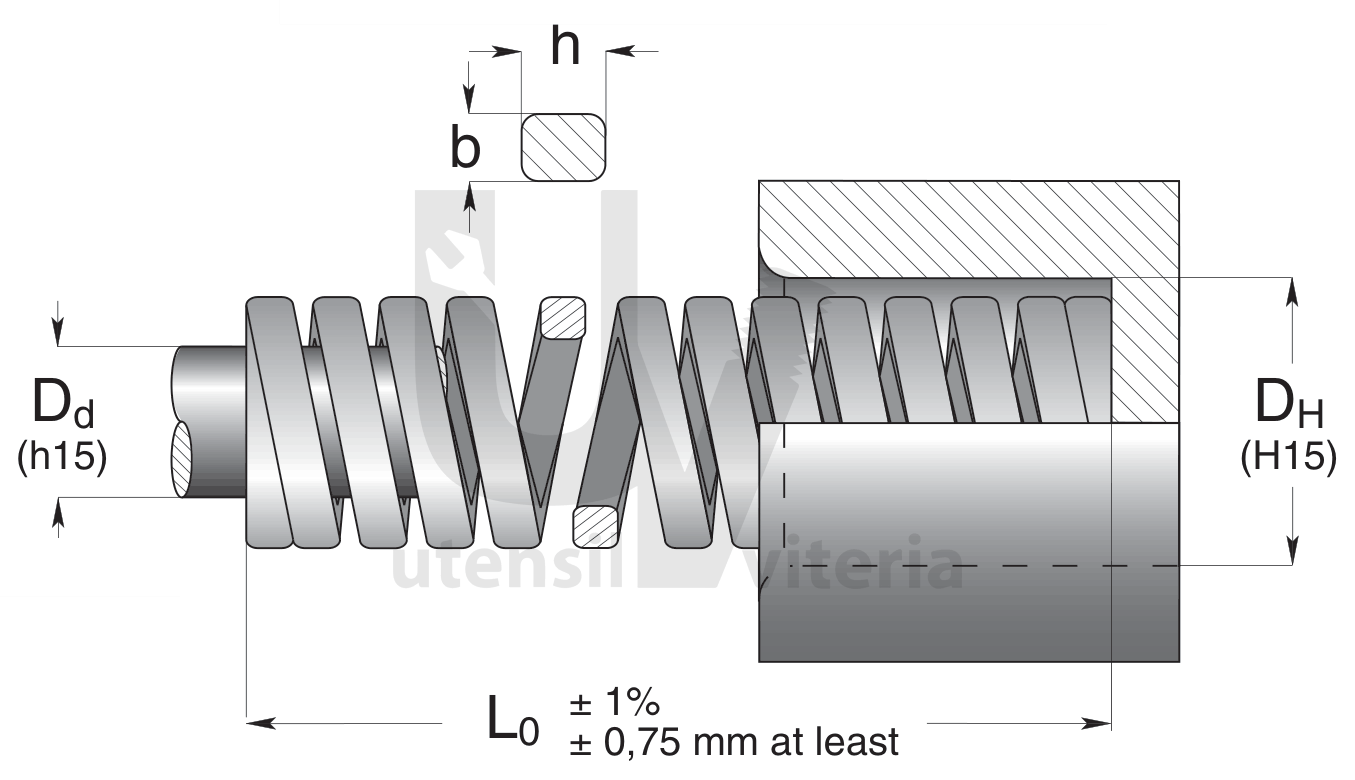

Disegno tecnico
Caratteristiche
| Caratteristica | Valore |
|---|---|
| Norma | Special Springs Standard |
| Carico | Ultra-forte |
| Colore | Grigio |
| Verniciatura elettroforetica E-COAT | Sì |
| Sezione del filo | Rettangolare |
| Diametro foro di alloggiamento DH (H15) | 10 – 63 mm, 9 diametri |
| Lunghezza libera L0 | 25 – 400 mm |
| Tolleranza su L0 | ± 1% (minimo ± 0,75 mm) |
| Codici disponibili | 100 |
| Codice d'ordine | Serie DH - L0, es. A 25 - 064 |
Tabella codici Serie A
DH100 codici
| A · 10% L0 oltre 3.000.000 cicli | B · 12% L0 circa 1.500.000 cicli | C · 13,5% L0 300.000–500.000 cicli | D · 15% L0 100.000–200.000 cicli (max) | E a pacco | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Codice | DH | Dd | L0 | R | b × h | mm | N | mm | N | mm | N | mm | N | mm | Pz |
| A 10 - 025 | 10 | 5 | 25 | 167,0 | 2,0 × 2,8 | 2,5 | 417,5 | 3,0 | 501,0 | 3,4 | 567,8 | 3,8 | 634,6 | 5,9 | 50 |
| A 10 - 032 | 10 | 5 | 32 | 130,0 | 2,0 × 2,8 | 3,2 | 416,0 | 3,8 | 494,0 | 4,3 | 559,0 | 4,8 | 624,0 | 7,5 | 50 |
| A 10 - 038 | 10 | 5 | 38 | 105,0 | 2,0 × 2,8 | 3,8 | 399,0 | 4,6 | 483,0 | 5,1 | 535,5 | 5,7 | 598,5 | 8,2 | 50 |
| A 10 - 044 | 10 | 5 | 44 | 86,0 | 2,0 × 2,8 | 4,4 | 378,4 | 5,3 | 455,8 | 5,9 | 507,4 | 6,6 | 567,6 | 11,0 | 50 |
| A 10 - 051 | 10 | 5 | 51 | 79,0 | 2,0 × 2,8 | 5,1 | 402,9 | 6,1 | 481,9 | 6,9 | 545,1 | 7,7 | 608,3 | 12,5 | 25 |
| A 10 - 064 | 10 | 5 | 64 | 62,0 | 2,0 × 2,8 | 6,4 | 396,8 | 7,7 | 477,4 | 8,6 | 533,2 | 9,6 | 595,2 | 15,8 | 25 |
| A 10 - 076 | 10 | 5 | 76 | 51,0 | 2,0 × 2,8 | 7,6 | 387,6 | 9,1 | 464,1 | 10,3 | 525,3 | 11,4 | 581,4 | 19,0 | 25 |
| A 10 - 305 | 10 | 5 | 305 | 11,5 | 2,0 × 2,8 | 30,5 | 350,8 | 36,6 | 420,9 | 41,2 | 473,8 | 45,8 | 526,7 | 89,0 | 10 |
| A 13 - 025 | 12,5 | 6,3 | 25 | 288,0 | 2,75 × 3,4 | 2,5 | 720 | 3,0 | 864 | 3,4 | 979 | 3,8 | 1094 | 5,6 | 50 |
| A 13 - 032 | 12,5 | 6,3 | 32 | 216,0 | 2,75 × 3,4 | 3,2 | 691 | 3,8 | 821 | 4,3 | 929 | 4,8 | 1037 | 7,3 | 50 |
| A 13 - 038 | 12,5 | 6,3 | 38 | 176,0 | 2,75 × 3,4 | 3,8 | 669 | 4,6 | 810 | 5,1 | 898 | 5,7 | 1003 | 9,2 | 50 |
| A 13 - 044 | 12,5 | 6,3 | 44 | 149,0 | 2,75 × 3,4 | 4,4 | 656 | 5,3 | 790 | 5,9 | 879 | 6,6 | 983 | 11,1 | 25 |
| A 13 - 051 | 12,5 | 6,3 | 51 | 128,0 | 2,75 × 3,4 | 5,1 | 653 | 6,1 | 781 | 6,9 | 883 | 7,7 | 986 | 12,6 | 25 |
| A 13 - 064 | 12,5 | 6,3 | 64 | 100,0 | 2,75 × 3,4 | 6,4 | 640 | 7,7 | 770 | 8,6 | 860 | 9,6 | 960 | 16,1 | 25 |
| A 13 - 076 | 12,5 | 6,3 | 76 | 84,0 | 2,75 × 3,4 | 7,6 | 638 | 9,1 | 764 | 10,3 | 865 | 11,4 | 958 | 19,3 | 25 |
| A 13 - 089 | 12,5 | 6,3 | 89 | 71,0 | 2,75 × 3,4 | 8,9 | 632 | 10,7 | 760 | 12,0 | 852 | 13,4 | 951 | 23,3 | 20 |
| A 13 - 102 | 12,5 | 6,3 | 102 | 61,0 | 2,75 × 3,4 | 10,2 | 622 | 12,2 | 744 | 13,8 | 842 | 15,3 | 933 | 26,9 | 10 |
| A 13 - 305 | 12,5 | 6,3 | 305 | 22,0 | 2,75 × 3,4 | 30,5 | 671 | 36,6 | 805 | 41,2 | 906 | 45,8 | 1008 | 94,0 | 10 |
| A 16 - 032 | 16 | 8 | 32 | 449,0 | 3,5 × 4,75 | 3,2 | 1437 | 3,8 | 1706 | 4,3 | 1931 | 4,8 | 2155 | 6,6 | 50 |
| A 16 - 038 | 16 | 8 | 38 | 363,0 | 3,5 × 4,75 | 3,8 | 1379 | 4,6 | 1670 | 5,1 | 1851 | 5,7 | 2069 | 8,1 | 25 |
| A 16 - 044 | 16 | 8 | 44 | 309,0 | 3,5 × 4,75 | 4,4 | 1360 | 5,3 | 1638 | 5,9 | 1823 | 6,6 | 2039 | 10,1 | 25 |
| A 16 - 051 | 16 | 8 | 51 | 256,0 | 3,5 × 4,75 | 5,1 | 1306 | 6,1 | 1562 | 6,9 | 1766 | 7,7 | 1971 | 11,3 | 25 |
| A 16 - 064 | 16 | 8 | 64 | 203,0 | 3,5 × 4,75 | 6,4 | 1299 | 7,7 | 1563 | 8,6 | 1746 | 9,6 | 1949 | 14,3 | 25 |
| A 16 - 076 | 16 | 8 | 76 | 166,0 | 3,5 × 4,75 | 7,6 | 1262 | 9,1 | 1511 | 10,3 | 1710 | 11,4 | 1892 | 18,0 | 20 |
| A 16 - 089 | 16 | 8 | 89 | 139,0 | 3,5 × 4,75 | 8,9 | 1237 | 10,7 | 1487 | 12,0 | 1668 | 13,4 | 1863 | 20,5 | 20 |
| A 16 - 102 | 16 | 8 | 102 | 114,0 | 3,5 × 4,75 | 10,2 | 1163 | 12,2 | 1391 | 13,8 | 1573 | 15,3 | 1744 | 24,3 | 20 |
| A 16 - 115 | 16 | 8 | 115 | 105,0 | 3,5 × 4,75 | 11,5 | 1208 | 13,8 | 1449 | 15,5 | 1628 | 17,3 | 1817 | 27,0 | 10 |
| A 16 - 127 | 16 | 8 | 127 | 94,0 | 3,5 × 4,75 | 12,7 | 1194 | 15,2 | 1429 | 17,1 | 1607 | 19,1 | 1795 | 31,5 | 10 |
| A 16 - 152 | 16 | 8 | 152 | 78,0 | 3,5 × 4,75 | 15,2 | 1186 | 18,2 | 1420 | 20,5 | 1599 | 22,8 | 1778 | 38,0 | 10 |
| A 16 - 305 | 16 | 8 | 305 | 38,8 | 3,5 × 4,75 | 30,5 | 1183 | 36,6 | 1420 | 41,2 | 1599 | 45,8 | 1777 | 77,2 | 10 |
| A 20 - 044 | 20 | 10 | 44 | 452,0 | 4,0 × 6,0 | 4,4 | 1989 | 5,3 | 2396 | 5,9 | 2667 | 6,6 | 2983 | 8,9 | 25 |
| A 20 - 051 | 20 | 10 | 51 | 378,0 | 4,0 × 6,0 | 5,1 | 1928 | 6,1 | 2306 | 6,9 | 2608 | 7,7 | 2911 | 10,6 | 25 |
| A 20 - 064 | 20 | 10 | 64 | 301,0 | 4,0 × 6,0 | 6,4 | 1926 | 7,7 | 2318 | 8,6 | 2589 | 9,6 | 2890 | 13,8 | 25 |
| A 20 - 076 | 20 | 10 | 76 | 247,0 | 4,0 × 6,0 | 7,6 | 1877 | 9,1 | 2248 | 10,3 | 2544 | 11,4 | 2816 | 16,2 | 25 |
| A 20 - 089 | 20 | 10 | 89 | 208,0 | 4,0 × 6,0 | 8,9 | 1851 | 10,7 | 2226 | 12,0 | 2496 | 13,4 | 2787 | 20,1 | 20 |
| A 20 - 102 | 20 | 10 | 102 | 188,0 | 4,0 × 6,0 | 10,2 | 1918 | 12,2 | 2294 | 13,8 | 2594 | 15,3 | 2876 | 22,3 | 20 |
| A 20 - 115 | 20 | 10 | 115 | 159,0 | 4,0 × 6,0 | 11,5 | 1829 | 13,8 | 2194 | 15,5 | 2465 | 17,3 | 2751 | 25,5 | 10 |
| A 20 - 127 | 20 | 10 | 127 | 146,0 | 4,0 × 6,0 | 12,7 | 1854 | 15,2 | 2219 | 17,1 | 2497 | 19,1 | 2789 | 27,9 | 10 |
| A 20 - 152 | 20 | 10 | 152 | 120,0 | 4,0 × 6,0 | 15,2 | 1824 | 18,2 | 2184 | 20,5 | 2460 | 22,8 | 2736 | 34,1 | 10 |
| A 20 - 305 | 20 | 10 | 305 | 60,0 | 4,0 × 6,0 | 30,5 | 1830 | 36,6 | 2196 | 41,2 | 2472 | 45,8 | 2748 | 68,8 | 10 |
| A 25 - 044 | 25 | 12,5 | 44 | 1158,0 | 5,6 × 7,5 | 4,4 | 5095 | 5,3 | 6137 | 5,9 | 6832 | 6,6 | 7643 | 9,8 | 25 |
| A 25 - 051 | 25 | 12,5 | 51 | 933,0 | 5,6 × 7,5 | 5,1 | 4758 | 6,1 | 5691 | 6,9 | 6438 | 7,7 | 7184 | 11,0 | 25 |
| A 25 - 064 | 25 | 12,5 | 64 | 644,0 | 5,6 × 7,5 | 6,4 | 4122 | 7,7 | 4959 | 8,6 | 5538 | 9,6 | 6182 | 13,0 | 25 |
| A 25 - 076 | 25 | 12,5 | 76 | 556,0 | 5,6 × 7,5 | 7,6 | 4226 | 9,1 | 5060 | 10,3 | 5727 | 11,4 | 6338 | 16,0 | 20 |
| A 25 - 089 | 25 | 12,5 | 89 | 462,0 | 5,6 × 7,5 | 8,9 | 4112 | 10,7 | 4943 | 12,0 | 5544 | 13,4 | 6191 | 20,0 | 20 |
| A 25 - 102 | 25 | 12,5 | 102 | 390,0 | 5,6 × 7,5 | 10,2 | 3978 | 12,2 | 4758 | 13,8 | 5382 | 15,3 | 5967 | 23,0 | 20 |
| A 25 - 115 | 25 | 12,5 | 115 | 360,0 | 5,6 × 7,5 | 11,5 | 4140 | 13,8 | 4968 | 15,5 | 5580 | 17,3 | 6228 | 26,0 | 10 |
| A 25 - 127 | 25 | 12,5 | 127 | 326,0 | 5,6 × 7,5 | 12,7 | 4140 | 15,2 | 4955 | 17,1 | 5575 | 19,1 | 6227 | 28,0 | 10 |
| A 25 - 152 | 25 | 12,5 | 152 | 255,0 | 5,6 × 7,5 | 15,2 | 3876 | 18,2 | 4641 | 20,5 | 5228 | 22,8 | 5814 | 34,0 | 10 |
| A 25 - 178 | 25 | 12,5 | 178 | 230,0 | 5,6 × 7,5 | 17,8 | 4094 | 21,4 | 4922 | 24,0 | 5520 | 26,7 | 6141 | 39,0 | 10 |
| A 25 - 203 | 25 | 12,5 | 203 | 202,0 | 5,6 × 7,5 | 20,3 | 4101 | 24,4 | 4929 | 27,4 | 5535 | 30,5 | 6161 | 45,0 | 10 |
| A 25 - 305 | 25 | 12,5 | 305 | 136,0 | 5,6 × 7,5 | 30,5 | 4148 | 36,6 | 4978 | 41,2 | 5603 | 45,8 | 6229 | 63,0 | 5 |
| A 32 - 044 | 32 | 16 | 44 | 1300,0 | 7,5 × 9,2 | 4,4 | 5720 | 5,3 | 6890 | 5,9 | 7670 | 6,6 | 8580 | 9,3 | 20 |
| A 32 - 051 | 32 | 16 | 51 | 1150,0 | 7,5 × 9,2 | 5,1 | 5865 | 6,1 | 7015 | 6,9 | 7935 | 7,7 | 8855 | 10,4 | 20 |
| A 32 - 064 | 32 | 16 | 64 | 1077,0 | 7,5 × 9,2 | 6,4 | 6893 | 7,7 | 8293 | 8,6 | 9262 | 9,6 | 10339 | 13,0 | 20 |
| A 32 - 076 | 32 | 16 | 76 | 874,0 | 7,5 × 9,2 | 7,6 | 6642 | 9,1 | 7953 | 10,3 | 9002 | 11,4 | 9964 | 16,0 | 20 |
| A 32 - 089 | 32 | 16 | 89 | 721,0 | 7,5 × 9,2 | 8,9 | 6417 | 10,7 | 7715 | 12,0 | 8652 | 13,4 | 9661 | 20,0 | 10 |
| A 32 - 102 | 32 | 16 | 102 | 620,0 | 7,5 × 9,2 | 10,2 | 6324 | 12,2 | 7564 | 13,8 | 8556 | 15,3 | 9486 | 23,0 | 10 |
| A 32 - 115 | 32 | 16 | 115 | 560,0 | 7,5 × 9,2 | 11,5 | 6440 | 13,8 | 7728 | 15,5 | 8680 | 17,3 | 9688 | 26,0 | 10 |
| A 32 - 127 | 32 | 16 | 127 | 496,0 | 7,5 × 9,2 | 12,7 | 6299 | 15,2 | 7539 | 17,1 | 8482 | 19,1 | 9474 | 28,0 | 10 |
| A 32 - 152 | 32 | 16 | 152 | 408,0 | 7,5 × 9,2 | 15,2 | 6202 | 18,2 | 7426 | 20,5 | 8364 | 22,8 | 9302 | 34,0 | 10 |
| A 32 - 178 | 32 | 16 | 178 | 353,0 | 7,5 × 9,2 | 17,8 | 6283 | 21,4 | 7554 | 24,0 | 8472 | 26,7 | 9425 | 39,0 | 5 |
| A 32 - 203 | 32 | 16 | 203 | 304,0 | 7,5 × 9,2 | 20,3 | 6171 | 24,4 | 7418 | 27,4 | 8330 | 30,5 | 9272 | 45,0 | 5 |
| A 32 - 254 | 32 | 16 | 254 | 243,0 | 7,5 × 9,2 | 25,4 | 6172 | 30,5 | 7412 | 34,3 | 8335 | 38,1 | 9258 | 62,0 | 5 |
| A 32 - 305 | 32 | 16 | 305 | 196,0 | 7,5 × 9,2 | 30,5 | 5978 | 36,6 | 7174 | 41,2 | 8075 | 45,8 | 8977 | 75,0 | 5 |
| A 40 - 064 | 40 | 20 | 64 | 1128,0 | 8,5 × 11,0 | 6,4 | 7219 | 7,7 | 8686 | 8,6 | 9701 | 9,6 | 10829 | 12,0 | 10 |
| A 40 - 076 | 40 | 20 | 76 | 1017,0 | 8,5 × 11,0 | 7,6 | 7729 | 9,1 | 9255 | 10,3 | 10475 | 11,4 | 11594 | 14,5 | 10 |
| A 40 - 089 | 40 | 20 | 89 | 880,0 | 8,5 × 11,0 | 8,9 | 7832 | 10,7 | 9416 | 12,0 | 10560 | 13,4 | 11792 | 20,0 | 10 |
| A 40 - 102 | 40 | 20 | 102 | 762,0 | 8,5 × 11,0 | 10,2 | 7772 | 12,2 | 9296 | 13,8 | 10516 | 15,3 | 11659 | 23,0 | 10 |
| A 40 - 115 | 40 | 20 | 115 | 679,0 | 8,5 × 11,0 | 11,5 | 7809 | 13,8 | 9370 | 15,5 | 10525 | 17,3 | 11747 | 26,0 | 10 |
| A 40 - 127 | 40 | 20 | 127 | 622,0 | 8,5 × 11,0 | 12,7 | 7899 | 15,2 | 9454 | 17,1 | 10636 | 19,1 | 11880 | 28,0 | 5 |
| A 40 - 152 | 40 | 20 | 152 | 509,0 | 8,5 × 11,0 | 15,2 | 7737 | 18,2 | 9264 | 20,5 | 10435 | 22,8 | 11605 | 36,0 | 5 |
| A 40 - 178 | 40 | 20 | 178 | 429,0 | 8,5 × 11,0 | 17,8 | 7636 | 21,4 | 9181 | 24,0 | 10296 | 26,7 | 11454 | 43,0 | 5 |
| A 40 - 203 | 40 | 20 | 203 | 374,0 | 8,5 × 11,0 | 20,3 | 7592 | 24,4 | 9126 | 27,4 | 10248 | 30,5 | 11407 | 49,0 | 5 |
| A 40 - 254 | 40 | 20 | 254 | 296,0 | 8,5 × 11,0 | 25,4 | 7518 | 30,5 | 9028 | 34,3 | 10153 | 38,1 | 11278 | 62,0 | 2 |
| A 40 - 305 | 40 | 20 | 305 | 246,0 | 8,5 × 11,0 | 30,5 | 7503 | 36,6 | 9004 | 41,2 | 10135 | 45,8 | 11267 | 75,0 | 2 |
| A 50 - 064 | 50 | 25 | 64 | 1980,0 | 11,8 × 13,5 | 6,4 | 12672 | 7,7 | 15246 | 8,6 | 17028 | 9,6 | 19008 | 13,4 | 5 |
| A 50 - 076 | 50 | 25 | 76 | 1811,0 | 11,8 × 13,5 | 7,6 | 13764 | 9,1 | 16480 | 10,3 | 18653 | 11,4 | 20645 | 16,3 | 5 |
| A 50 - 089 | 50 | 25 | 89 | 1410,0 | 11,8 × 13,5 | 8,9 | 12549 | 10,7 | 15087 | 12,0 | 16920 | 13,4 | 18894 | 19,0 | 5 |
| A 50 - 102 | 50 | 25 | 102 | 1215,0 | 11,8 × 13,5 | 10,2 | 12393 | 12,2 | 14823 | 13,8 | 16767 | 15,3 | 18590 | 22,0 | 5 |
| A 50 - 115 | 50 | 25 | 115 | 1076,0 | 11,8 × 13,5 | 11,5 | 12374 | 13,8 | 14849 | 15,5 | 16678 | 17,3 | 18615 | 25,0 | 5 |
| A 50 - 127 | 50 | 25 | 127 | 968,0 | 11,8 × 13,5 | 12,7 | 12294 | 15,2 | 14714 | 17,1 | 16553 | 19,1 | 18489 | 28,0 | 5 |
| A 50 - 152 | 50 | 25 | 152 | 806,0 | 11,8 × 13,5 | 15,2 | 12251 | 18,2 | 14669 | 20,5 | 16523 | 22,8 | 18377 | 34,0 | 2 |
| A 50 - 178 | 50 | 25 | 178 | 698,0 | 11,8 × 13,5 | 17,8 | 12424 | 21,4 | 14937 | 24,0 | 16752 | 26,7 | 18637 | 40,0 | 2 |
| A 50 - 203 | 50 | 25 | 203 | 612,0 | 11,8 × 13,5 | 20,3 | 12424 | 24,4 | 14933 | 27,4 | 16769 | 30,5 | 18666 | 45,0 | 2 |
| A 50 - 254 | 50 | 25 | 254 | 472,0 | 11,8 × 13,5 | 25,4 | 11989 | 30,5 | 14396 | 34,3 | 16190 | 38,1 | 17983 | 58,0 | 2 |
| A 50 - 305 | 50 | 25 | 305 | 388,0 | 11,8 × 13,5 | 30,5 | 11834 | 36,6 | 14201 | 41,2 | 15986 | 45,8 | 17770 | 70,0 | 2 |
| A 63 - 076 | 63 | 38 | 76 | 1750,0 | 11,8 × 17,8 | 7,6 | 14440 | 9,1 | 17290 | 10,3 | 19570 | 11,4 | 21660 | 13,0 | 5 |
| A 63 - 089 | 63 | 38 | 89 | 1517,0 | 11,8 × 17,8 | 8,9 | 13501 | 10,7 | 16232 | 12,0 | 18204 | 13,4 | 20328 | 20,0 | 5 |
| A 63 - 102 | 63 | 38 | 102 | 1295,0 | 11,8 × 17,8 | 10,2 | 13209 | 12,2 | 15799 | 13,8 | 17871 | 15,3 | 19814 | 23,0 | 5 |
| A 63 - 115 | 63 | 38 | 115 | 1070,0 | 11,8 × 17,8 | 11,5 | 12305 | 13,8 | 14766 | 15,5 | 16585 | 17,3 | 18511 | 27,0 | 5 |
| A 63 - 127 | 63 | 38 | 127 | 979,0 | 11,8 × 17,8 | 12,7 | 12433 | 15,2 | 14881 | 17,1 | 16741 | 19,1 | 18699 | 30,0 | 2 |
| A 63 - 152 | 63 | 38 | 152 | 775,0 | 11,8 × 17,8 | 15,2 | 11780 | 18,2 | 14105 | 20,5 | 15888 | 22,8 | 17670 | 35,0 | 2 |
| A 63 - 178 | 63 | 38 | 178 | 630,0 | 11,8 × 17,8 | 17,8 | 11214 | 21,4 | 13482 | 24,0 | 15120 | 26,7 | 16821 | 44,0 | 2 |
| A 63 - 203 | 63 | 38 | 203 | 546,0 | 11,8 × 17,8 | 20,3 | 11084 | 24,4 | 13322 | 27,4 | 14960 | 30,5 | 16653 | 48,0 | 2 |
| A 63 - 254 | 63 | 38 | 254 | 423,0 | 11,8 × 17,8 | 25,4 | 10744 | 30,5 | 12902 | 34,3 | 14509 | 38,1 | 16116 | 62,0 | 2 |
| A 63 - 305 | 63 | 38 | 305 | 349,0 | 11,8 × 17,8 | 30,5 | 10645 | 36,6 | 12773 | 41,2 | 14379 | 45,8 | 15984 | 77,0 | 2 |
| A 63 - 315 * | 63 | 38 | 315 | 320,0 | 11,8 × 17,8 | 31,5 | 10080 | 37,8 | 12096 | 42,5 | 13608 | 47,3 | 15120 | 55 | 2 |
| A 63 - 350 * | 63 | 38 | 350 | 283,0 | 11,8 × 17,8 | 35,0 | 9905 | 42,0 | 11886 | 47,3 | 13371,8 | 52,5 | 14857,5 | 58 | 2 |
| A 63 - 400 * | 63 | 38 | 400 | 245,0 | 11,8 × 17,8 | 40,0 | 9800 | 48,0 | 11760 | 54,0 | 13230 | 60,0 | 14700 | 67 | 2 |
- Misure in mm. R è la rigidezza in N/mm (tolleranza ± 10%). Forza (N) = R × corsa (mm).
- A, B e C sono le corse di lavoro consigliate in base alla durata. D è la corsa massima, da non superare. E è la corsa approssimativa a pacco, solo come riferimento di progetto. Pz: pezzi per confezione.
- * Nuova misura.
