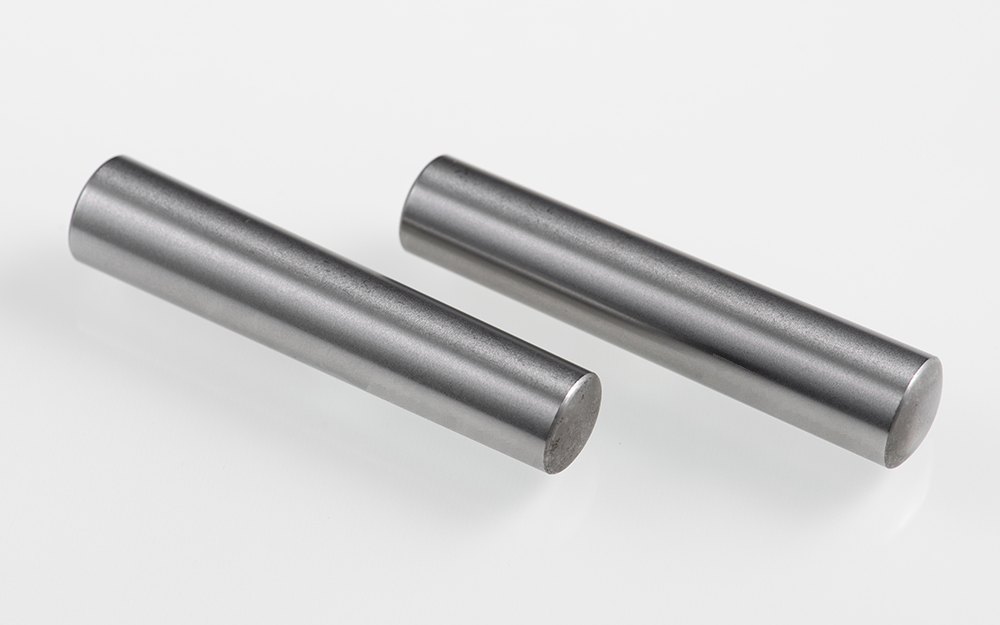

Spine coniche temprate ISO 2339 – UNI 129 – UNI 7283

Spine coniche temprate secondo ISO 2339 – UNI 129 – UNI 7283, con conicità 2% (1:50). La forma conica garantisce un accoppiamento senza gioco e un riposizionamento preciso anche dopo ripetuti smontaggi. Durezza HRC 60/62, rugosità Ra 0,8, tolleranza h8 sul diametro D1 (misurato all'estremità minore) ed estremità bombate. A catalogo 159 misure, da Ø 2 a Ø 25 mm.

Richiedi un preventivo Contattaci
Spine coniche temprate ISO 2339 – UNI 129 – UNI 7283

Disegno tecnico

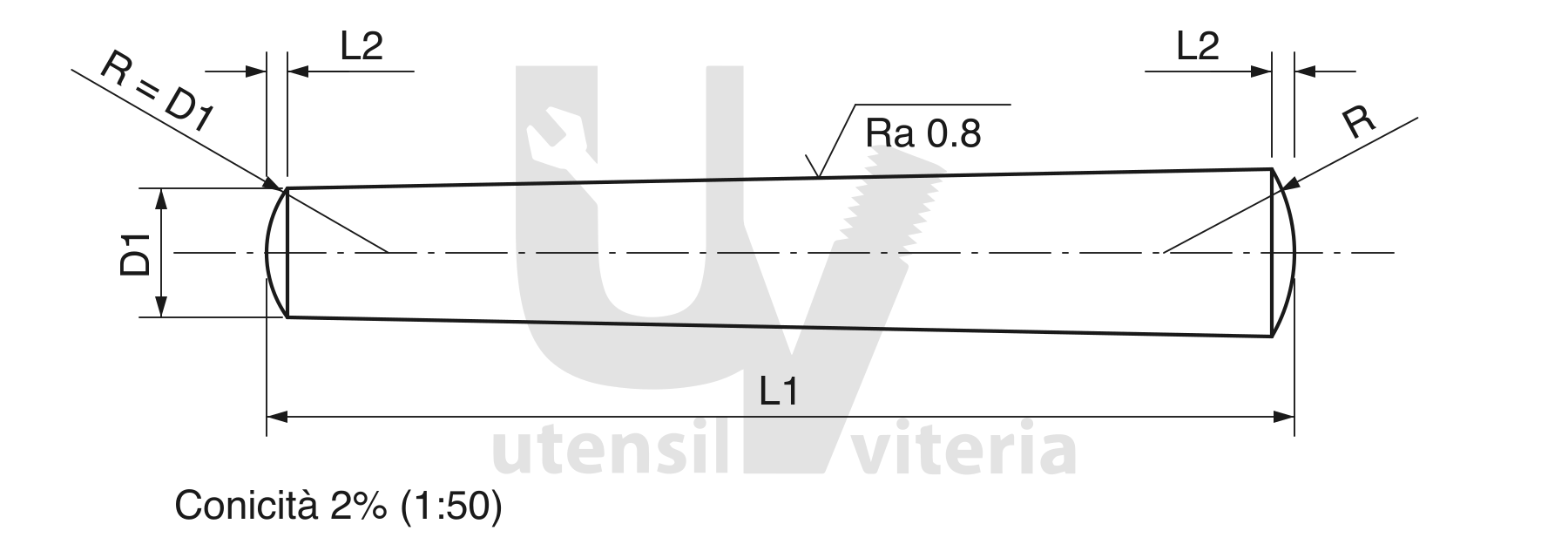

Disegno quotato di Spine coniche temprate ISO 2339 – UNI 129 – UNI 7283
Le sigle riportate nel disegno corrispondono ai parametri della tabella dimensionale.

Caratteristiche

Caratteristica Valore
Norma ISO 2339 – UNI 129 – UNI 7283
Materiale 1.0765
Durezza HRC 60/62
Conicità 2% (1:50)
Tolleranza su D1 h8
Rugosità Ra 0,8
Diametri D1 2 – 25 mm, 11 diametri
Lunghezze L1 10 – 200 mm
Misure disponibili 159
Come ordinare D1 × L1, es. 5 × 20

Misure disponibili

D1 h8
L1 2 3 4 5 6 8 10 12 16 20 25
10 ●
12 ● ●
14 ● ● ● ●
16 ● ● ●
18 ● ● ●
20 ● ● ● ● ● ●
25 ● ● ● ● ● ● ●
30 ● ● ● ● ● ● ●
35 ● ● ● ● ● ● ● ●
40 ● ● ● ● ● ● ● ●
45 ● ● ● ● ● ● ● ● ●
50 ● ● ● ● ● ● ● ● ●
55 ● ● ● ● ● ● ● ●
60 ● ● ● ● ● ● ● ●
65 ● ● ● ● ● ●
70 ● ● ● ● ● ● ●
75 ● ● ● ● ● ●
80 ● ● ● ● ● ● ● ●
90 ● ● ● ● ● ● ●
100 ● ● ● ● ● ● ● ●
110 ● ● ● ● ● ●
120 ● ● ● ● ● ●
130 ● ● ● ● ●
140 ● ● ● ●
150 ● ● ● ●
160 ● ● ● ●
180 ● ● ●
200 ● ●
  • Misure in mm. ● = misura disponibile a catalogo.
  • Righe: lunghezza L1. Colonne: diametro nominale D1.

Altri articoli in Spine di centraggio

Vedi tutti

Disponibilità, quantità e scheda completa

Indicaci serie, misura e quantità: verifichiamo la giacenza a magazzino e ti inviamo un preventivo con i tempi di consegna.

Scrivi a [email protected]
