Spine di centraggio

Spine cilindriche temprate DIN 6325 – UNI 6364

Spine cilindriche temprate secondo DIN 6325 – UNI 6364, per il centraggio e il posizionamento preciso di piastre e componenti di stampi e attrezzature. Durezza HRC 60/62, rugosità Ra 0,4 ed estremità bombate. Fino al Ø 20 sono disponibili in tolleranza h6 o m6, dal Ø 22 al Ø 50 in tolleranza m6. A catalogo 334 misure, da Ø 2 a Ø 50 mm.

Richiedi un preventivo Contattaci
Spine cilindriche temprate DIN 6325 – UNI 6364

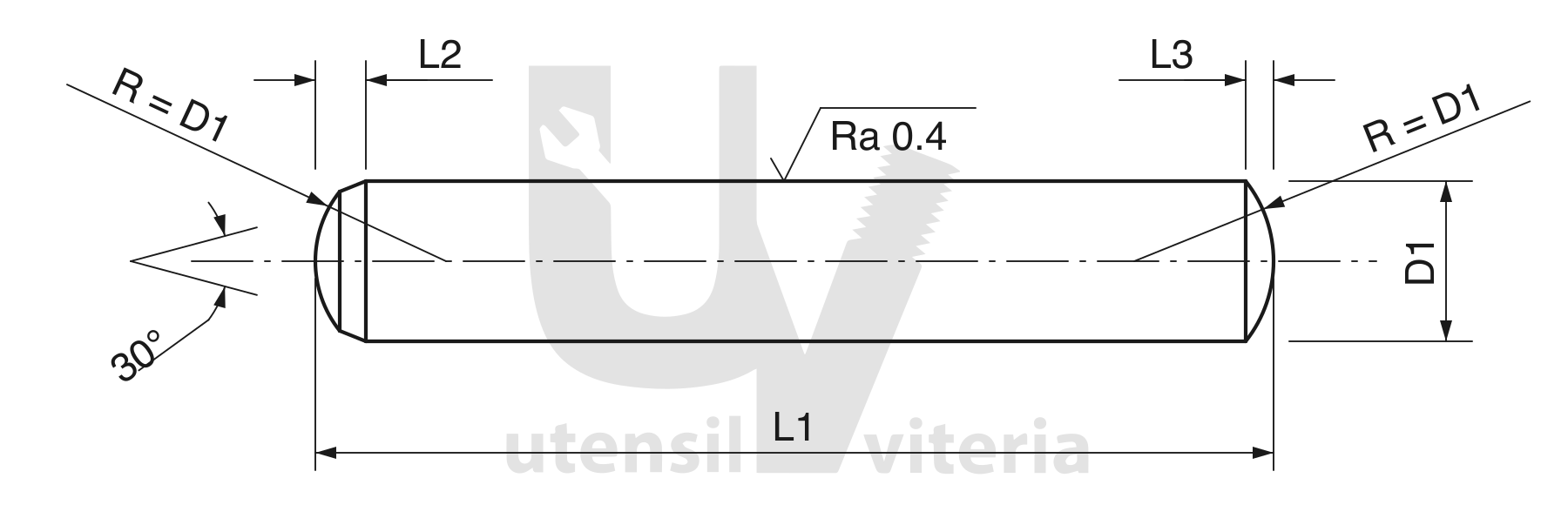

Disegno tecnico

Disegno quotato di Spine cilindriche temprate DIN 6325 – UNI 6364
Le sigle riportate nel disegno corrispondono ai parametri della tabella dimensionale.

Caratteristiche

Caratteristica Valore
Norma DIN 6325 – UNI 6364
Materiale 1.3505 / 1.0765 (Ø 2 – 13); 1.0765 (Ø 14 – 50)
Durezza HRC 60/62
Tolleranza su D1 h6 o m6 (Ø 2 – 20); m6 (Ø 22 – 50)
Rugosità Ra 0,4
Estremità Bombate, R = D1
Diametri D1 2 – 50 mm, 22 diametri
Lunghezze L1 8 – 200 mm
Misure disponibili 334
Come ordinare D1 × L1 e tolleranza, es. 4 × 20 h6

Misure disponibili Ø 2 – 13

D1 h6 / m6
L1 2 3 4 5 6 7 8 9 10 12 13
8 ● ● ● ●
10 ● ● ● ● ● ●
12 ● ● ● ● ● ● ●
14 ● ● ● ● ● ● ●
16 ● ● ● ● ● ● ● ● ●
18 ● ● ● ● ● ● ● ● ●
20 ● ● ● ● ● ● ● ● ● ●
22 ● ● ● ●
24 ● ● ● ● ● ● ● ● ● ●
25 ● ● ● ●
26 ● ● ●
28 ● ● ● ● ● ● ● ● ●
30 ● ● ● ● ● ● ● ● ●
32 ● ● ● ● ● ● ● ● ●
36 ● ● ● ● ● ● ● ● ●
40 ● ● ● ● ● ● ● ● ● ●
45 ● ● ● ● ● ● ● ●
50 ● ● ● ● ● ● ● ● ● ●
55 ● ● ● ● ● ● ●
60 ● ● ● ● ● ● ● ● ●
65 ● ● ●
70 ● ● ● ● ● ● ● ● ●
80 ● ● ● ● ● ● ● ● ●
90 ● ● ● ● ● ●
100 ● ● ● ● ● ●
110 ● ● ●
120 ● ● ● ● ●
130 ● ● ●
140 ● ●
150 ● ● ● ●
160 ●
200 ●
  • Misure in mm. ● = misura disponibile a catalogo.
  • Righe: lunghezza L1. Colonne: diametro nominale D1.

Misure disponibili Ø 14 – 50

D1 h6 / m6 D1 m6
L1 14 16 18 20 22 24 25 30 35 40 50
20 ● ●
24 ● ●
25 ●
26 ●
28 ● ●
30 ● ● ●
32 ● ● ●
36 ● ● ●
40 ● ● ● ● ● ●
45 ● ● ● ● ●
50 ● ● ● ● ● ● ● ●
55 ● ● ● ●
60 ● ● ● ● ● ● ● ● ●
65 ●
70 ● ● ● ● ● ● ● ●
75 ●
80 ● ● ● ● ● ● ● ● ● ● ●
90 ● ● ● ● ● ● ● ● ●
100 ● ● ● ● ● ● ● ● ● ●
110 ● ● ● ● ● ●
120 ● ● ● ● ● ● ● ● ●
130 ● ● ● ● ●
140 ● ● ● ● ● ● ●
150 ● ● ● ● ●
160 ● ● ● ●
200 ● ● ● ●
  • Misure in mm. ● = misura disponibile a catalogo.
  • Righe: lunghezza L1. Colonne: diametro nominale D1.
