Spine di centraggio

Spine coniche temprate con foro filettato DIN 7978 – ISO 8736 – UNI 7284 – UNI EN 28736

Spine coniche temprate con foro filettato secondo DIN 7978 – ISO 8736 – UNI 7284 – UNI EN 28736, con conicità 2% (1:50). Il foro filettato sull'estremità maggiore permette di estrarle anche da fori ciechi. Durezza HRC 60/62, rugosità Ra 0,8 e tolleranza h8 sul diametro D1 (misurato all'estremità minore). A catalogo 168 misure, da Ø 5 a Ø 25 mm, con filetto da M3 a M16.

Richiedi un preventivo Contattaci

Spine coniche temprate con foro filettato DIN 7978 – ISO 8736 – UNI 7284 – UNI EN 28736

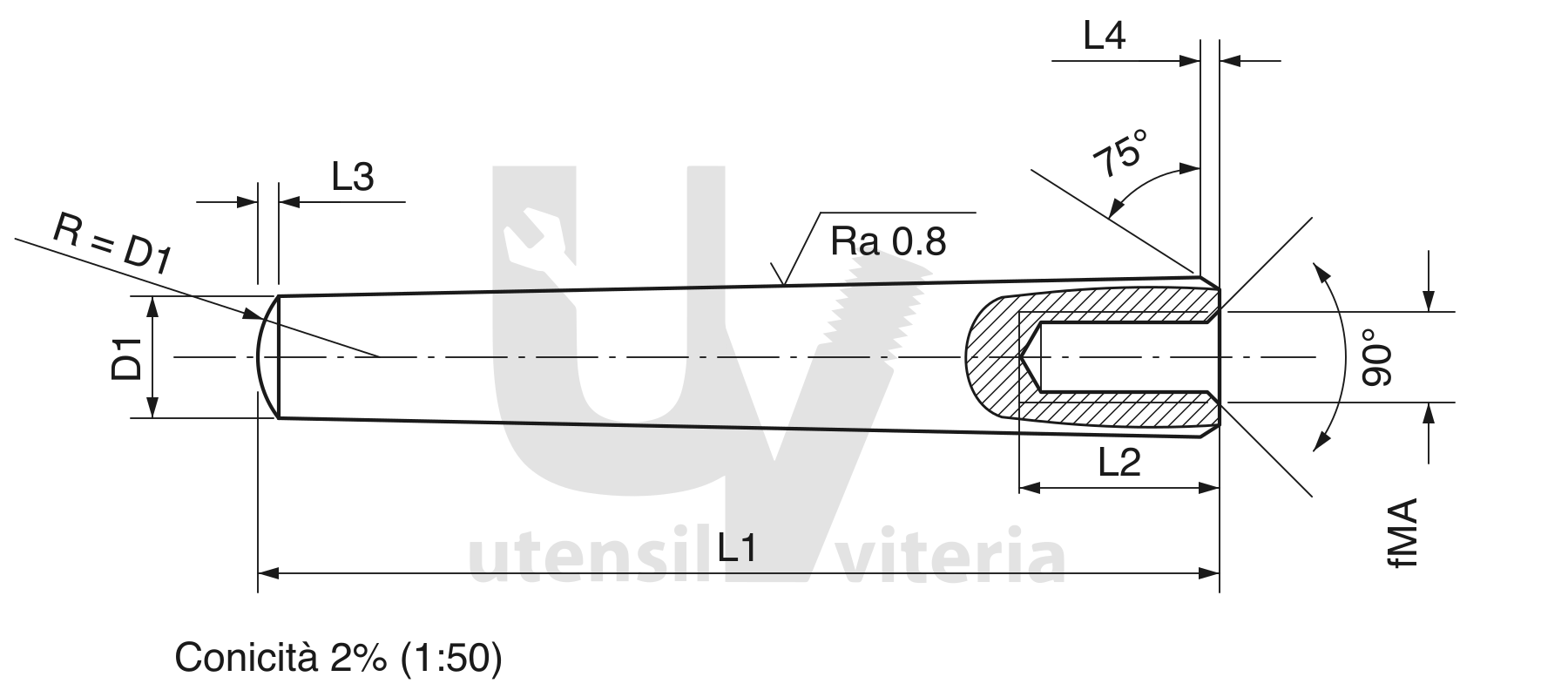

Disegno tecnico

Disegno quotato di Spine coniche temprate con foro filettato DIN 7978 – ISO 8736 – UNI 7284 – UNI EN 28736 — Le sigle riportate nel disegno corrispondono ai parametri della tabella dimensionale.

Caratteristiche

Caratteristica	Valore
Norma	DIN 7978 – ISO 8736 – UNI 7284 – UNI EN 28736
Materiale	1.0765
Durezza	HRC 60/62
Conicità	2% (1:50)
Tolleranza su D1	h8
Rugosità	Ra 0,8
Foro filettato fMA	M3 – M16
Diametri D1	5 – 25 mm, 10 diametri
Lunghezze L1	20 – 200 mm
Misure disponibili	168
Come ordinare	D1 × L1, es. 5 × 30

Foro filettato

D1	Filetto fMA	Profondità filetto L2
5	M3	5
6	M4	6
8	M5	8
10	M6	10
12	M8	12
13	M8	12
14	M8	12
16	M10	16
20	M12	18
25	M16	24

Misure in mm.

Misure disponibili

	D1 h8
L1	5	6	8	10	12	13	14	16	20	25
20	●	●	●	●
22	●	●	●	●
24	●	●	●	●
26	●	●	●	●
28	●	●	●	●
30	●	●	●	●	●
32	●	●	●	●	●
35	●	●	●	●	●		●
40	●	●	●	●	●	●	●	●	●	●
45	●	●	●	●	●	●	●	●	●	●
50	●	●	●	●	●	●	●	●	●	●
55	●	●	●	●	●	●	●	●	●	●
60	●	●	●	●	●	●	●	●	●	●
70		●	●	●	●	●	●	●	●	●
80		●	●	●	●	●	●	●	●	●
90		●	●	●	●	●	●	●	●	●
100		●	●	●	●	●	●	●	●	●
110			●	●	●	●	●	●	●	●
120			●	●	●	●	●	●	●	●
130				●	●	●	●	●	●	●
140				●	●		●	●	●	●
150				●	●		●	●	●	●
160					●		●	●	●	●
180								●	●	●
200								●	●	●

Misure in mm. ● = misura disponibile a catalogo.
Righe: lunghezza L1. Colonne: diametro nominale D1.

Vedi tutti

Disponibilità, quantità e scheda completa

Indicaci serie, misura e quantità: verifichiamo la giacenza a magazzino e ti inviamo un preventivo con i tempi di consegna.
