Spine di centraggio

Spine cilindriche con foro filettato DIN 7979 – UNI EN ISO 8735

Spine cilindriche temprate con foro filettato secondo DIN 7979 – UNI EN ISO 8735. Il foro filettato permette di estrarle facilmente anche da fori ciechi, con un estrattore o una vite. Durezza HRC 60/62 e rugosità Ra 0,4. Fino al Ø 20 sono disponibili in tolleranza h6 o m6, dal Ø 22 al Ø 50 in tolleranza m6. A catalogo 336 misure, da Ø 4 a Ø 50 mm, con filetto da M3 a M24.

Richiedi un preventivo Contattaci
Spine cilindriche con foro filettato DIN 7979 – UNI EN ISO 8735

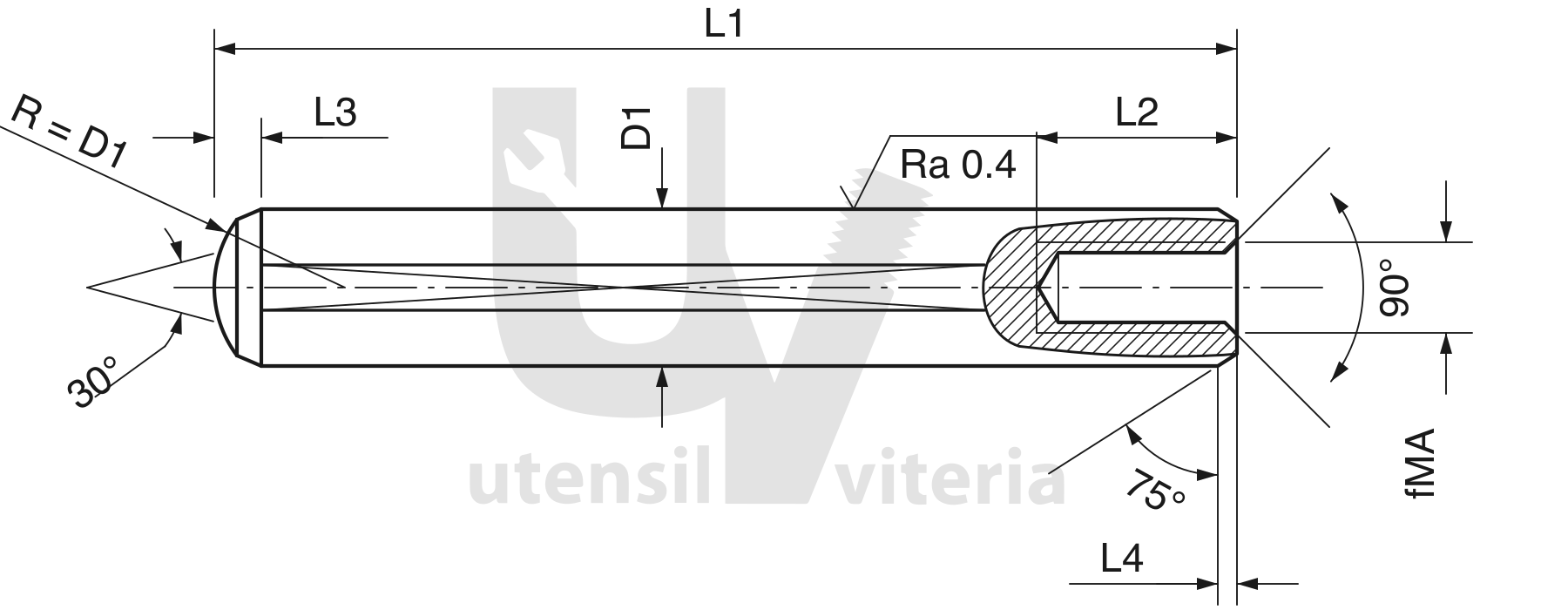

Disegno tecnico

Disegno quotato di Spine cilindriche con foro filettato DIN 7979 – UNI EN ISO 8735
Le sigle riportate nel disegno corrispondono ai parametri della tabella dimensionale.

Caratteristiche

Caratteristica Valore
Norma DIN 7979 – UNI EN ISO 8735
Materiale 1.0765
Durezza HRC 60/62
Tolleranza su D1 h6 o m6 (Ø 4 – 20); m6 (Ø 22 – 50)
Rugosità Ra 0,4
Foro filettato fMA M3 – M24
Diametri D1 4 – 50 mm, 19 diametri
Lunghezze L1 8 – 200 mm
Misure disponibili 336
Come ordinare D1 × L1 e tolleranza, es. 4 × 14 h6

Foro filettato

D1 Filetto fMA Profondità filetto L2
4 M3 5
5 M3 5
6 M4 6
7 M4 6
8 M5 8
9 M5 8
10 M6 10
12 M6 12
13 M8 16
14 M8 16
16 M8 16
18 M10 18
20 M10 18
22 M10 18
24 M16 24
25 M16 24
30 M20 30
40 M20 30
50 M24 36
  • Misure in mm.

Misure disponibili Ø 4 – 13

D1 h6 / m6
L1 4 5 6 7 8 9 10 12 13
8 ● ●
10 ● ● ● ●
12 ● ● ● ●
14 ● ● ● ●
16 ● ● ● ● ● ●
18 ● ● ● ● ● ●
20 ● ● ● ● ● ● ● ●
22 ● ● ● ● ● ●
24 ● ● ● ● ● ● ● ●
26 ● ● ● ● ● ●
28 ● ● ● ● ● ● ● ●
30 ● ● ● ● ● ● ● ●
32 ● ● ● ● ● ● ● ● ●
36 ● ● ● ● ● ● ● ●
38 ● ● ● ●
40 ● ● ● ● ● ● ● ● ●
45 ● ● ● ● ● ● ● ●
50 ● ● ● ● ● ● ● ● ●
55 ● ● ● ● ● ● ● ●
60 ● ● ● ● ● ● ● ● ●
65 ● ● ●
70 ● ● ● ● ● ● ● ● ●
80 ● ● ● ● ● ● ● ● ●
90 ● ● ● ● ●
100 ● ● ● ● ● ●
110 ● ● ●
120 ● ● ● ● ●
130 ● ● ●
140 ● ● ●
150 ● ● ●
160 ●
180 ●
200 ●
  • Misure in mm. ● = misura disponibile a catalogo.
  • Righe: lunghezza L1. Colonne: diametro nominale D1.

Misure disponibili Ø 14 – 50

D1 h6 / m6 D1 m6
L1 14 16 18 20 22 24 25 30 40 50
20 ●
24 ●
28 ● ●
30 ● ●
32 ● ● ●
36 ● ● ●
38 ● ●
40 ● ● ● ● ● ● ●
45 ● ● ● ● ● ●
50 ● ● ● ● ● ● ● ● ●
55 ● ● ● ● ● ●
60 ● ● ● ● ● ● ● ●
65 ● ● ●
70 ● ● ● ● ● ● ● ●
75 ● ●
80 ● ● ● ● ● ● ● ● ● ●
90 ● ● ● ● ● ● ● ● ●
100 ● ● ● ● ● ● ● ● ● ●
110 ● ● ● ●
120 ● ● ● ● ● ● ● ● ● ●
130 ● ● ● ● ● ●
140 ● ● ● ● ● ● ●
150 ● ● ● ● ● ● ●
160 ● ● ● ● ● ● ● ●
180 ● ● ● ● ● ● ● ●
200 ● ● ● ● ● ● ● ●
  • Misure in mm. ● = misura disponibile a catalogo.
  • Righe: lunghezza L1. Colonne: diametro nominale D1.
