Pressori a molla SSP
Pressori a molla serie SSP con sfera. Il corpo è in acciaio classe 5.8 con trattamento superficiale di brunitura, la sfera in acciaio inox temprato e lucidato. A catalogo sono disponibili 7 misure di filetto, da M4 a M16.

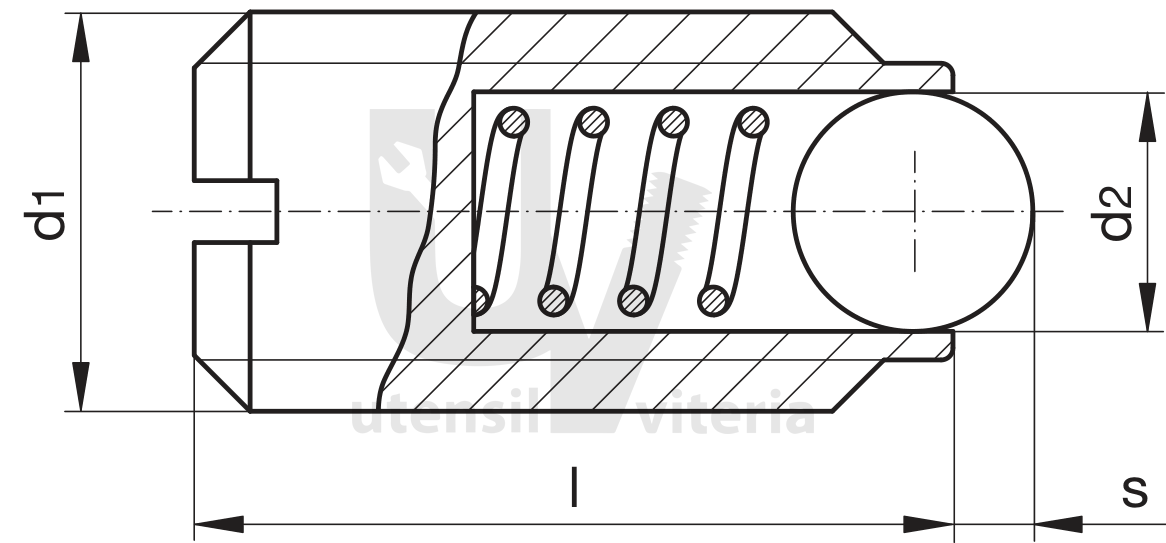

Disegno tecnico
Caratteristiche
| Caratteristica | Valore |
|---|---|
| Materiale del corpo | Acciaio classe 5.8 |
| Trattamento superficiale | Brunitura |
| Sfera | Acciaio inox temprato e lucidato |
| Codice d'ordine | (quantità) SSP d1, es. (20) SSP M8 |
Codici disponibili
| Codice | d1 | l (mm) | s (mm) | d2 (mm) | Massa (g) | F0 (N) | F1 (N) |
|---|---|---|---|---|---|---|---|
| SSP M4 | M4 | 9 | 0,8 | 2,5 | 0,5 | 6 | 12 |
| SSP M5 | M5 | 12 | 0,9 | 3,0 | 0,8 | 7 | 13 |
| SSP M6 | M6 | 14 | 1,0 | 3,5 | 1,7 | 9 | 15 |
| SSP M8 | M8 | 16 | 1,5 | 5,0 | 3,5 | 20 | 35 |
| SSP M10 | M10 | 19 | 2,0 | 6,0 | 6,0 | 25 | 45 |
| SSP M12 | M12 | 22 | 2,5 | 8,0 | 10,0 | 35 | 60 |
| SSP M16 | M16 | 24 | 3,5 | 10,0 | 22,5 | 65 | 110 |
- l: lunghezza del corpo. s: corsa della sfera. d2: diametro della sfera.
- F0 e F1: forza del pressore a inizio e a fine corsa.
